Диски інструментальні
Диски інструментальні восьмипозиционные 020.0100.000.40, 008ПМ.000.40 (рис. 1) призначені для установки тримачів з циліндричним хвостовиком ГОСТ 24900 (DIN 69880) діаметром 40 мм.
Диск 020.0100.000.40 встановлюється на голівку автоматичну універсальну ГД-8.
Диск 008ПМ.000.40 встановлюється на голівку автоматичну універсальну УГ 9326 виробництва Гомельського заводу верстатних вузлів.

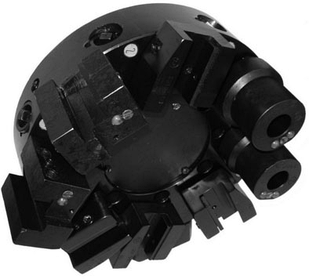

Диск інструментальний восьмипозиционный ДІП 8 (рис. 2) призначений для установки тримачів з циліндричним хвостовиком ГОСТ 24900 (DIN 69880) діаметром 40 мм.
Диск встановлюється на головки автоматичні поворотні фірми "Sauter" тип 0.5.473.516
або аналогічні.
Диски виготовляються з припуском в отворах під інструмент з діаметрами D4.
Остаточна обробка отворів D4 розмір 40Н7 провадиться за місцем з установкою на конкретній ділильної головки.
Диски виготовляються в правосторонньому виконанні.
|
Позначення |
D |
D2 |
D3 |
H |
n |
α |
γ |
φ |
D4 |
|
|
020.0100.000.40 |
50Н7 |
14 |
155 |
25±0,05 |
6 |
26°3' |
50° |
80° |
поз.1 |
39,5Н9 |
|
поз.2...8 |
39,3+0,1 |
|||||||||
|
008ПМ.000.40 |
Конус 8 ГОСТ 12595 |
16 |
170 |
25±0,02 |
6 |
26°3' |
50° |
80° |
поз.1 |
39,5Н9 |
|
поз.2...8 |
39,3+0,1 |
|||||||||
|
ДІП 8 |
40Н7 |
8,5 |
120 |
- |
8 |
22°30' |
45° |
- |
поз.1 |
39,5Н7 |
|
поз.2...8 |
39,3+0,1 |
|||||||||
