Лещата чавунні поворотні

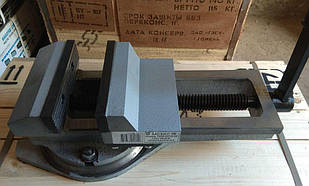

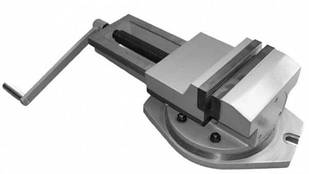

Верстатні лещата поворотні
Лещата верстатні з ручним приводом призначені для закріплення заготовок при механічній обробці на металорізальних верстатах. Клас точності лещат Н по ГОСТ 16518 (DIN 6370). Основні корпусні деталі лещат виготовляються з чавуну.
Установка лещат на столі верстата здійснюється за допомогою шпонок, кріплення за допомогою 2-х болтів. Наявність в конструкції упорного підшипника зменшує зусилля на рукоятці при затиску заготовок. Наявність тарілчастих пружин підвищує надійність утримання закріпленої заготовки. Лещата 7200-0229-02 виконані з посиленим кріпленням поворотного столу.

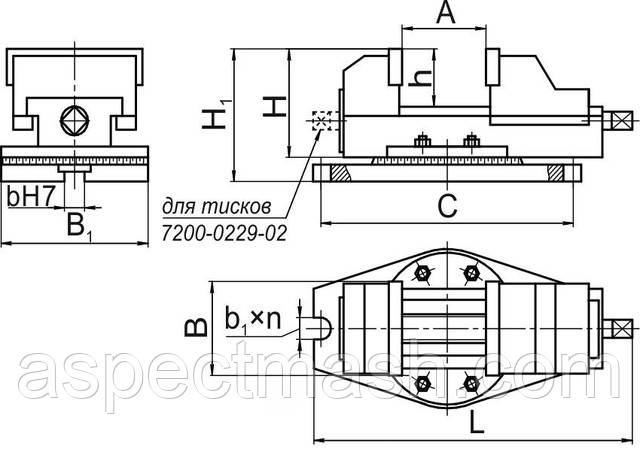

Розміри лещат
|
Модель |
В |
А |
В1 |
L |
Н |
H1 |
h |
b |
b1 |
n |
C |
Зусилля затиску, Н |
Маса, кг |
|
7200-0210-02 |
125 |
130 |
198 |
396 |
105 |
132 |
47 |
14 |
14 |
2 |
240 |
20000 |
17 |
|
7200-0215-02 |
160 |
200 |
198 |
472 |
114 |
141 |
50 |
14 |
14 |
2 |
240 |
25000 |
23 |
|
7200-0220-02 |
200 |
250 |
275 |
598 |
146 |
180 |
66 |
18 |
18 |
2 |
320 |
35000 |
51 |
|
7200-0225-03 |
250 |
320 |
340 |
709 |
183 |
223 |
80 |
18 |
18 |
2 |
390 |
45000 |
92 |
|
7200-0229-02 |
320 |
400 |
400 |
780 |
197 |
233 |
100 |
22 |
22 |
4 |
360x230 |
55000 |
116 |
