Тиски пневматичні верстатні

Пневматичні тиски з гідравлічним посиленням

Лещата верстатні пневматичні з гідравлічним посиленням призначені для закріплення деталей при механічній обробці металів різанням на фрезерних, стругальних, свердлильних та інших верстатах. Клас точності лещат Н і П по ГОСТ 16518 (DIN 6370). Корпусні деталі лещат виготовляються з чавуну.

Установка лещат на столі верстата здійснюється за допомогою шпонок, кріплення з допомогою N пазів b1. Затиск заготовки здійснюється за допомогою пакета тарілчастих пружин, які попередньо стиснуті силовим механізмом. Силовий механізм являє собою вбудований пневмогидроусилитель.

Затиск заготовки тарілчастими пружинами забезпечує безпеку закріплення деталей при повному падіння тиску повітря в мережі. Номінальний тиск повітря 0,6 МПа.

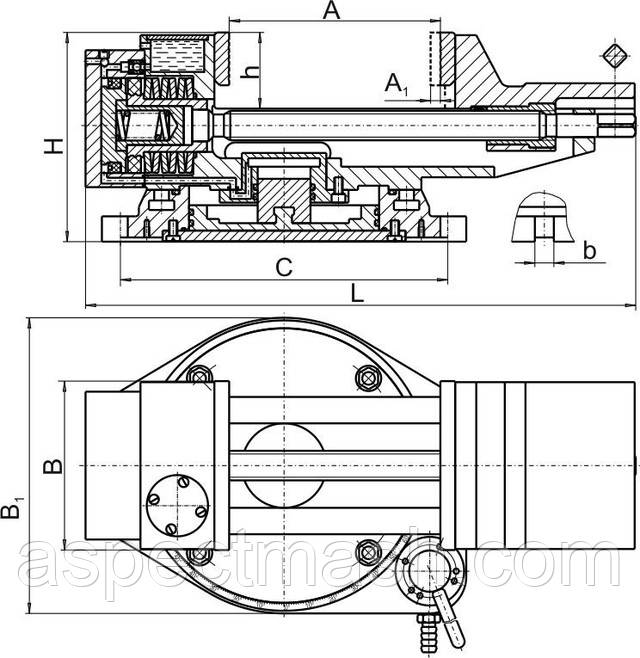

Розміри лещат

Модель	В	А	h	А₁	L	В₁	Н	b	b₁	N	C	Зусилля затиску, Н	Маса, кг
7201-0014-02	200	250	65	4	640	325	210	18	18	2	380	40000	88
7201-0019-02	250	320	80	6	720	338	240	18	18	2	390	50000	120
7201-0020-02	250	320	80	6	720	338	240	18	18	4	360x200	50000	120
