Сталеві лещата поворотні загартовані
Лещата з загартованими напрямними
Лещата верстатні з ручним приводом призначені для закріплення заготовок при механічній обробці на металорізальних верстатах. Клас точності лещат Н і П по ГОСТ16518 (DIN 6370) Корпусні деталі лещат виготовляються із сталі з термообробкою направляючих.
Установка лещат на столі верстата здійснюється за допомогою шпонок, кріплення – з допомогою прихватов. Налаштування лещат на потрібний розмір проводиться фіксацією кронштейна, що знаходиться всередині повзуна, штирем в отвори корпусу. Висока твердість робочих поверхонь забезпечує довговічність лещат із збереженням точності.
Поворотні лещата складаються з аналогічних неповоротних лещат і поворотного столу.
Конструкція столу дозволяє виробляти як круговий, так і прямолінійне переміщення лещат на столі.

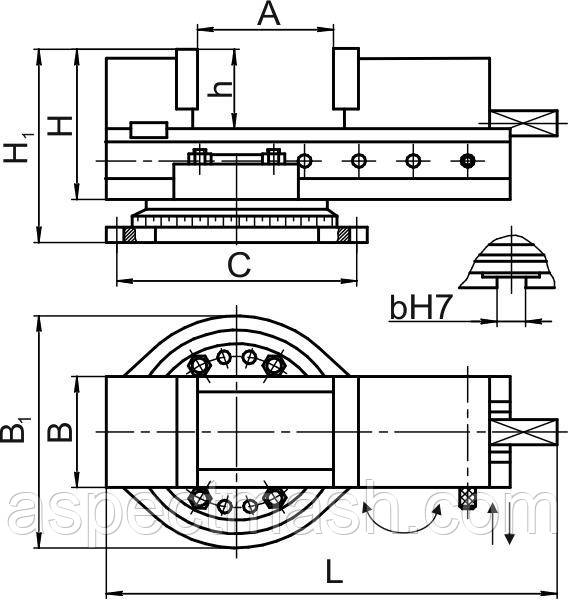

Розміри лещат
Модель |
В |
А |
h |
b |
b1 |
H |
H1 |
L |
В1 |
C |
Зусилля затиску, Н |
Маса, кг |
7200-0210-05 |
125 |
125 |
45 |
14 |
14 |
110 |
145 |
465 |
200 |
240 |
20000 |
29 |
7200-0215-05 |
160 |
200 |
50 |
14 |
14 |
120 |
160 |
524 |
245 |
280 |
25000 |
50 |
7200-0220-05 |
200 |
250 |
65 |
18 |
18 |
153 |
194 |
635 |
315 |
340 |
35000 |
86 |
