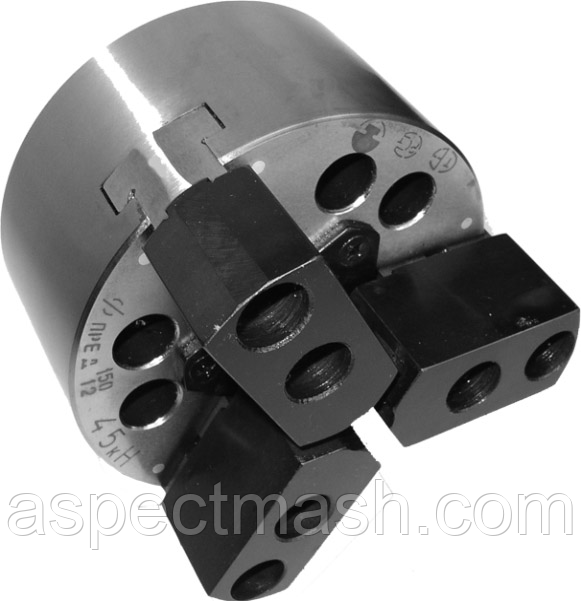

Патрон механізований 2-х кулачковий 125 мм

  • Немає в наявності

26 400 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 2-х кулачковий 125 мм
Патрон механізований 2-х кулачковий 125 мм
26 400 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрон клиновий ПКСА-125.2С100



Призначений для закріплення штучних заготовок по зовнішніх поверхнях на багатошпиндельних токарних автоматах класу точності П.

У конструкції патронів передбачено взаємозамінність накладних кулачків, що дозволяє значно підвищити продуктивність і точність при обробці заготовок на верстатах-автоматах.

Патрони постачаються з м'якими незакаленными кулачками.

Патроны обеспечивают герметизацию внутренних полостей патрона от попадания мелкой стружки и вымывания смазки, увеличение срока службы, повышенную точность центрирования кулачков.

Наименование параметров

Значения для патронов наружным диаметром А, мм

125

Количество кулачков

2

Высота патрона В, мм:

65

Высота патрона до основного кулачка С, мм:

72

Диаметр зажимаемых поверхностей, мм

8-125

Ход кулачка Н, не менее, мм

4,0

Максимально допустимая частота вращения, мин-1

3600

Диаметр присоединительного пояска D, мм

100

Глубина присоединительного пояска G, мм

6

Диаметр расположения крепежных отверстий F, мм

82,6

Кол-во/диаметр крепежных отверстий n/d, мм

4х11

Ход штока L,мм

16

Размер резьбы тяги М

М12

Размер резьбы для крепления кулачков m x 2

М10

Расстояние между отверстиями крепления кулачков S, мм

23

Расстояние между отверстием и поперечным пазом кулачка k, мм

7,5

Максимальное усилие, передаваемое приводом, даН

1200

Суммарная сила зажима в кулачках, даН

2000

Точность центрирования при взаимозаменяемости кулачков, мм

0,15

Точность центрирования при непосредственной расточке кулачков, мм

0,05

Расстояние от оси вращения до поперечного паза кулачка h, мм

37

Ширина поперечного паза крепления кулачка R, мм

8

Ширина поздовжнього паза кріплення кулачка Т, мм

12

Маса патрона, кг:

6,5

Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
