Револьверна Головка УГ9321
Головки автоматичні універсальні є вузлами токарних верстатів з різними системами числового програмного керування і призначені для кріплення, установки і автоматичної індексації ріжучого і допоміжного інструменту.
Кріплення інструменту в інструментальному диску здійснюється за засобом блоків тримачів VDI-50. Зміна інструменту автоматична, за що дане пристосування отримало назву автоматична багатопозиційна головка.
Характеристики головок
| Модель | УГ9321 | УГ9326-06 | УГ8 |
| Відстань від базової площини до осі автоматичної головки, мм | 121 | 121 | 121 |
| Кількість позицій | 6 | 8 | 8 |
| Розмір отвору під резцедержатель по ГОСТ 24900-81, мм | Ø50Н7 | Ø40Н7 | Ø40Н7 |
| Максимально допустимий крутний момент від зусилля різання, kH х м | 2,6 | 2,8 | 2,8 |
| Стабільність фіксації інструменту, мкм | |||
| у радіальному напрямку | 5 | 5 | 3 |
| в осьовому напрямку | 10 | 10 | 6 |
| Потужність електродвигуна, кВт | 0,37 | 0,37 | 0,37 |
| Габаритні розміри голівки без інструментальних блоків, мм не більше: | |||
| довжина | 585 | 500 | 421 |
| ширина | 325 | 335 | 335 |
| висота | 325 | 335 | 351 |
| Маса (нетто/брутто), кг, не більше | 122/142 | 115/140 | 165/185 |
| Напрямок обертання | Одностороннє | Одностороннє | Реверсивне |
| Посадкова поверхня для інструментального диска: | Конусна 7°7'30" Ø139,719(+0.004-0.008) | Конусна 7°7'30" Ø139,719(+0.004-0.008) | Ø50h6 |
| діаметр, мм | |||
| Габаритні розміри упаковки, мм, не більше | 690х400х450 | 610х400х450 | 540х430х550 |
| Основні | |
|---|---|
| Країна виробник | Білорусь |
- Ціна: 180 000 грн

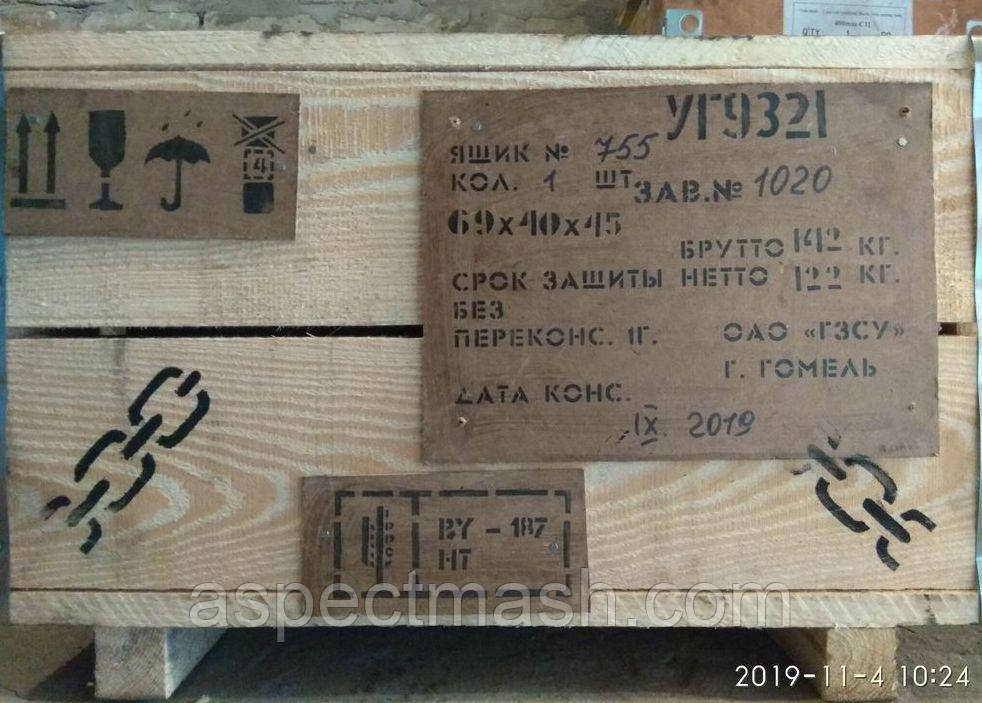

- Спосіб упаковки: Деревяний скринька
