Плити магнітні постійні

Застосування магнітної верстатної плити

Магнітні прямокутні стандартні плити використовуються для надійного закріплення заготівок із феромагнітних матеріалів на верстатах із прямокутним столом, як з охолоджувальною рідиною, так і без неї. Вони забезпечують точну фіксацію деталей і заготівок під час їх оброблення різальними інструментами.

Під час вибору плити магнітної необхідно враховувати такі параметри:

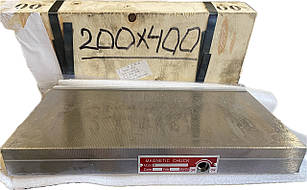

Габаритні розміри та масу, які можуть варіюватися в межах від 100 х 250 мм до 320 х 1000 мм. Притискне зусилля, яке зазвичай становить від 50 до 120 Н/см2. Полюсність плити, що визначає мінімальний розмір оброблюваної заготовки.

Різновиди магнітних станкових плит:

Є два основні типи плит: магнітні й електромагнітні. Магнітні плити схожі на електромагнітні, маючи дві групи магнітів із різною полярністю. Однак магнітне зусилля діє постійно, і в неробочому положенні йому перешкоджають блоки з немагнітного матеріалу. У електромагнітних плитах притискне зусилля створюють дві групи котушок, що формують електромагнітне поле. Після встановлення деталі блока поміщаються, і деталь фіксується на робочій поверхні.

Особливості конструкції й експлуатації магнітних плит:

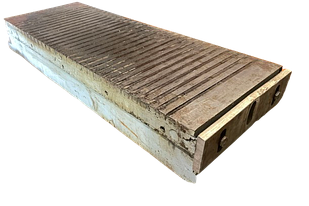

Магнітна верстатна плита складається з трьох основних частин: рухомого та нерухомого магнітних блоків і корпусу. Магнітні блоки зібрані зі сталевих пластин із керамічними постійними магнітами, розділеними немагнітним матеріалом. Рухомий блок може зміщуватися за допомогою ексцентрикового валика, що забезпечує фіксацію деталі на робочій поверхні.
