Прошивні ротаційні головки
Прошивна головка - — це інструмент для швидкого виготовлення багатогранних отворів регулярної форми (квадратної, шестикутної, TORX ®, гострошлицьової, шліцьової тощо) у нескісних або наскрізних отворах. Крім того, за допомогою адаптера, і тієї ж прошивної головки можна виготовити зовнішні стрижневі поверхні із заданою формою перерізу.
Прошивна головка може використовуватися на більшості верстатів з обертальним рухом, як на верстатах традиційних (токарний верстат, дриль, фрезерний верстат), так і на верстатах із програмним керуванням, і може працювати як по вертикалі, так і по горизонталі.
Вал, який несе прошивку, монтований усередині корпусу під певним кутом, у такий спосіб, коли він починає обертатися за допомогою верстата, він повідомляє самої прошивці обертальний коливальний рух. Комбінована дія обертання,
подавання верстата та коляторного руху дають змогу прошивці
плавно заглибиться в оброблювану заготовку, з попередньо просвердленим отвором, створюючи У такий спосіб бажану фігуру.
Діапазони обробки та типи виконуваних отворів
| Тип | Dхв. прошивки | Шестигранник (мм) | Квадрат (мм) | TORX | Корисна глибина (мм) | Макс. глибина (мм) |
|---|---|---|---|---|---|---|
| G5 | 5 | 1–6 | 1–4 | T5–T15 | ≤7 | 7 |
| G8S | 8 | 1–8 | 1–6 | T5–T15 | ≤10 | 14 |
| G8M | 8 | 1–8 | 1–6 | T5–T15 | ≤12 | 14 |
| G8 | 8 | 1–10 | 1–8 | T5–T20 | ≤12 | 14 |
| G12B | 12 | 1–14 | 1–10 | T5–T30 | ≤20 | 20 |
| G12 | 12 | 1–17 | 1–14 | T5–T50 | ≤20 | 20 |
| G12A | 12 | 1–17 | 1–14 | T5–T50 | ≤20 | 25–60 |
| G16 | 16 | 1–32 | 2–25 | T5–T60 | ≤22 | 21 |
| G16L | 16 | 3–28 | 3–25 | — | ≤40 | 40 |
| G25 | 25 | 10–40 | 10–25 | — | ≤65 | 65 |

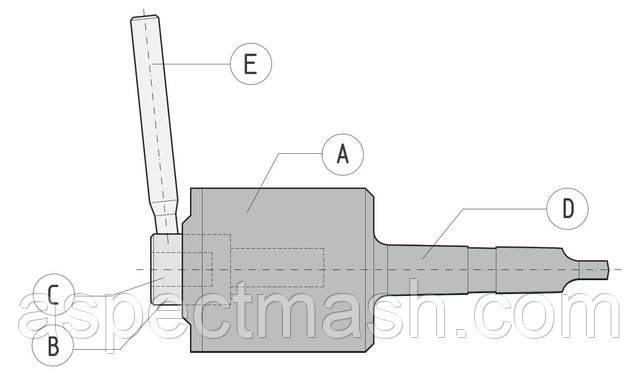

Будова прошивної головки:
А - Корпус
Зроблений із термообробленої та відшліфованої сталі, всередині нього є кулькопідшипники, здатні витримувати навантаження оброблення.
B — Вал несе прошивку
Монтований всередині корпусу та обертається на кулькопідшипниках, що є всередині корпусу. На зовнішній частині, , яка виступає з корпусу, є гвинт для фіксації прошивки та нарізний отвір для кріплення тягового стрижня.
З - Гніздо для прошивання
Являє собою паз усередині вала, несного прошиття, у який вставляється прошивка. Цей паз піддається спеціальному обробленню та шліфуванню з толерантністю дає змогу отримати максимальну точність у роботі.
D — Кріплення на верстат
Типи хвостовиків
На поздовжньому валу стороні є хвостовик, що становить одне ціле з корпусом, для монтажу на верстат. Прошивна головка виробляється з різним типом хвостовиків, що дає змогу їх використовувати на широкому спектрі станків:
-
хвостовик у формі циліндра C
-
хвостовик конус Morse CM
-
хвостовик ISO — DIN 69871 / DIN 2080
-
хвостовик VDI
-
хвостовик HSK
E - Тяговий Стрижень
Являє собою сталевий стрижень, що постачається в комплекті, який загвинчується в спеціальний отвір, що розміщений на валі, несному прошивку. Стрижень рекомендується для використання за певних способів прошивання; у такий спосіб забезпечується бездоганне центрування під час роботи з прошивання. Крім того, використання стрижня необхідне, коли заготівка має мати точну орієнтацію готової фігури, отриманої за допомогою прошивання.
У разі роботи на токарному верстаті, стрижень вставляється у вилку, що розміщена на самому валі токарного верстата, у разі використання фрезерного верстата або дриля, стрижень нерухомо кріпиться на штифт робочого стола.
