Лещата верстатні неповоротні лекальні

Лещата верстатні неповоротні та лекальні

Верстатні неповоротні лещата призначені для надійного закріплення заготовок під час фрезерування, свердління, шліфування та інших металообробних операцій.

В асортименті представлені лещата серії QM16 із шириною губок 80, 100, 125, 160 та 200 мм, а також лекальні лещата для точних інструментальних робіт. Обирайте модель за шириною губок, максимальним розкриттям і габаритними розмірами.

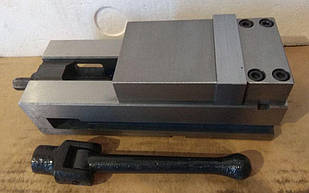

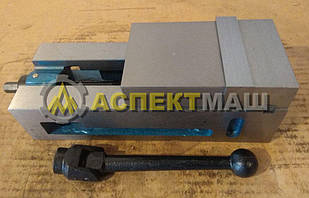

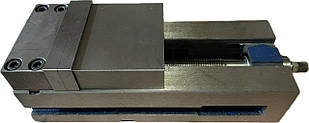

Верстатні лещата серії QM16 — конструкція та застосування

Неповоротні верстатні лещата серії QM16 використовуються для фіксації металевих заготовок на фрезерних, свердлильних та інших металорізальних верстатах. Жорстка конструкція дозволяє надійно утримувати деталь під час механічної обробки.

Корпус лещат виготовлений із чавуну HT200 (СЧ20), який має хороші демпфувальні властивості. Затискання заготовки здійснюється механічним гвинтовим механізмом. Неповоротна основа призначена для жорсткого кріплення лещат на робочому столі верстата.

Особливості та переваги

  • П'ять типорозмірів — ширина губок від 80 до 200 мм.
  • Чавунний корпус HT200 — жорсткість конструкції та зменшення вібрацій.
  • Гвинтовий затискач — надійна фіксація заготовки.
  • Неповоротна конструкція — стійке кріплення на столі верстата.
  • Універсальне застосування — фрезерування, свердління, обробка пазів і площин.

Розміри верстатних лещат серії QM16

Під час вибору моделі враховуйте ширину губок (A), максимальне розкриття (B), висоту губок (C), загальну довжину (L), ширину (W) та висоту (H).

Схема габаритних розмірів верстатних лещат QM16

Модель A, мм B, мм C, мм L, мм W, мм H, мм
QM1680N 80 75 24 256 81 74
QM16100N 100 100 32 305 101 86
QM16125N 125 125 — — — —
QM16160N 160 140 — — — —
QM16200N 200 180 45 438 160 110

Позначення розмірів наведені на схемі. Для уточнення окремих габаритів звертайтеся до характеристик конкретної моделі.

Лекальні лещата

У категорії також представлені лекальні лещата, призначені для закріплення деталей під час точних інструментальних і шліфувальних робіт. Вимоги до точності, матеріалу та твердості робочих поверхонь визначаються характеристиками конкретного виробу.

Як вибрати верстатні лещата

Основними параметрами вибору є ширина губок, максимальне розкриття, висота затискання деталі та габарити основи. Також необхідно враховувати спосіб кріплення лещат до столу верстата й характер виконуваних операцій.

Компанія АСПЕКТМАШ пропонує верстатні неповоротні лещата різних типорозмірів для оснащення металообробного обладнання.
