Лещата верстатні поворотні 125 мм

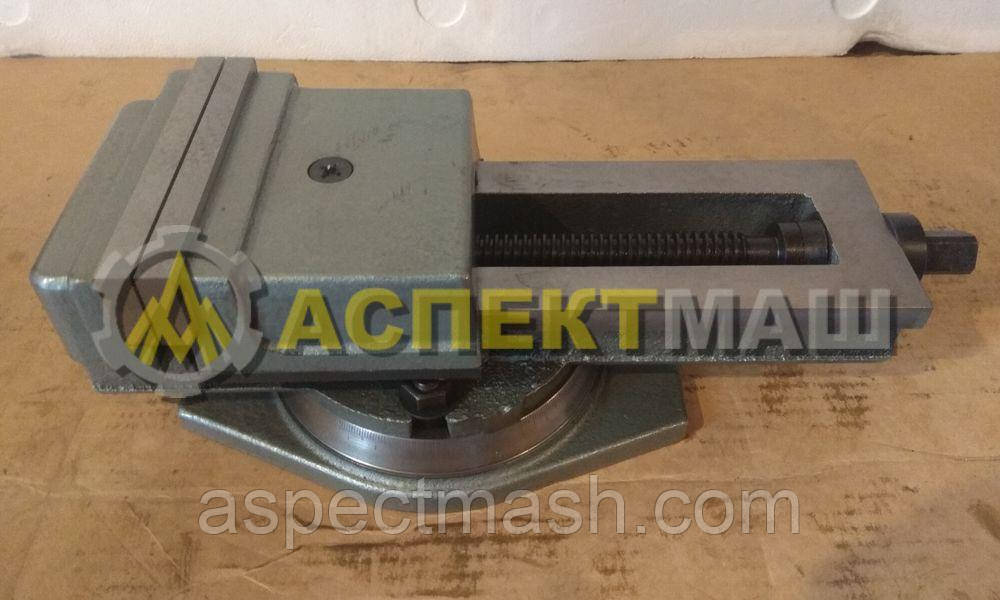

Лещата машинні поворотні QH125

Лещата QH125 (YR-C) являють собою прецизійні поворотні пристосування серії QH із шириною накладок губок 125 мм і максимальним розкриттям 100 мм. Вони призначені для точного та надійного затискання деталей під час оброблення на фрезерних, свердлильних, шліфувальних та інших верстатах.

Конструктивно інструмент містить кілька паралельних губок, одна з яких нерухома, а інша притискається до деталі з використанням трапецієподібного гвинта. Останній забезпечує захист від потрапляння стружки, що істотно збільшує термін експлуатації інструмента.

Для створення чималого зусилля затискача без особливих зусиль на обертання ручки встановлюється підшипник на валу. Настроювання зміщення рухомої губки здійснюється регулювальними планками. Накладки на губках знімні, що знижує витрати на обслуговування та підвищує ефективність роботи.

Лещата машинні моделі QH125 (YR-C) обладнані поворотним механізмом, забезпеченим градусною шкалою, що дає змогу обертати деталь на 360° навколо вертикальної осі. На основі лещат передбачені монтажні отвори та пази для точного позиціювання та надійного кріплення пристосування на робочому столі верстата.

За потреби тиски можна використовувати й без поворотного механізму.

Ширина губок поворотних лещат: 125 мм
Розкриття губок: 125 мм
