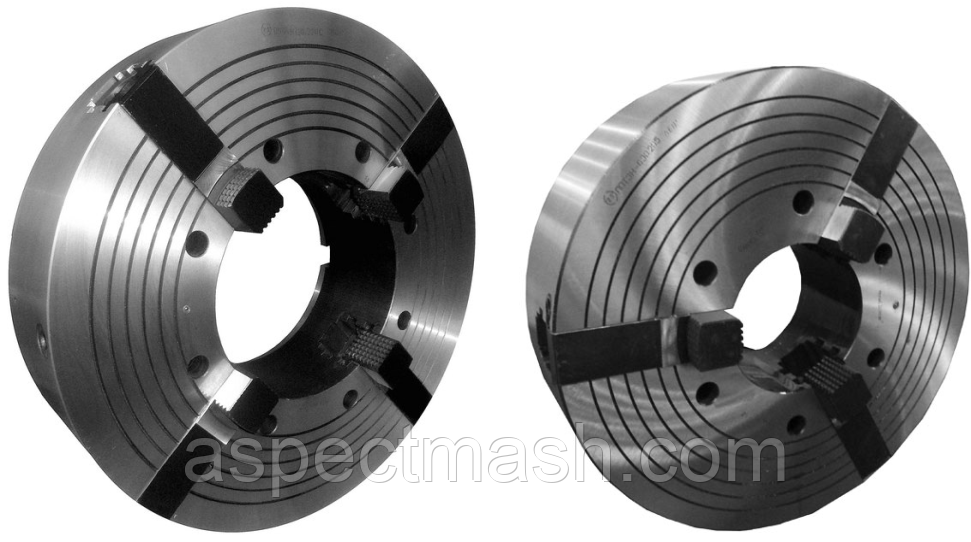

Патрон токарний 630 мм 3-кулачковий

- Немає в наявності
225 000 ₴
- +380 (66) 950-18-89
Патрон токарний ППТ 3Н-630.205
Застосовується для закріплення труб, циліндричних та ексцентричних деталей

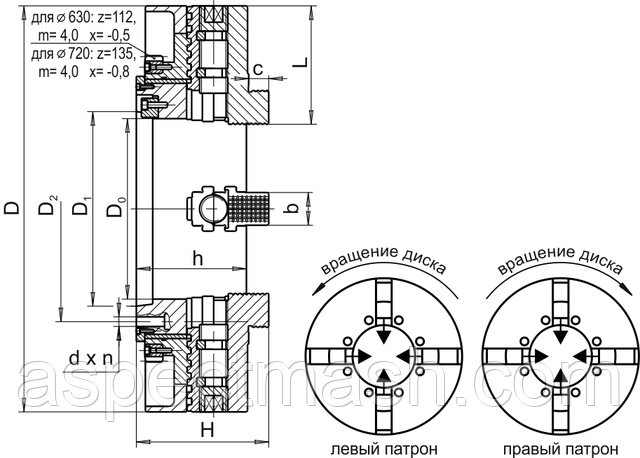

Патрони мають виконання праве та ліве.
Найменування параметрів |
Значення для моделей |
||||
ППТ 3Н- 630.205 |
ППТ 4Н- 630.205 |
||||
Діаметр зовнішній D, мм |
630 |
||||
Кількість кулачків |
3 |
4 |
|||
Зовнішній діаметр конуса D1, мм |
285,775 |
||||
Діаметр розташування кріпильних отворів D2, мм |
310 |
||||
Діаметр і кількість кріпильних отворів, мм d х n |
17х6 |
17х8 |
|||
Діаметр проходного отвору D0, мм |
205 |
||||
Висота корпусу h, мм |
195 |
||||
Висота патрона, не більш ніж H, мм |
235,5 |
283,5 |
235,5 |
283,5 |
|
Довжина затискного щабля кулачка c, мм |
35,5 |
83,5 |
35,5 |
83,5 |
|
Висота кулачка L, мм |
210 |
230 |
210 |
230 |
|
Ширина кулачка b, мм |
60 |
||||
Діаметр затискних поверхонь, мм |
48-205 |
||||
Сумарна сила затискання в кулачках за максимальному крутному моменті на тягловій шестерні приводу, кН |
80 |
||||
Максимально допустима частота Обертання патрона, хв -1 |
630 |
||||
Маса патрона, не більш ніж кг |
315 |
323 |
321 |
329 |
Основні | |
---|---|
Виробник | Барановичский завод станкопринадлежностей |
Країна виробник | Білорусь |
Стан | Новий |
- Ціна: 225 000 ₴
