Патрон токарний 720 мм 4-кулачковий ППТ 4Н-720-320
- Немає в наявності
271 500 ₴
- +380 (96) 418-16-56
- +380 (66) 950-18-89

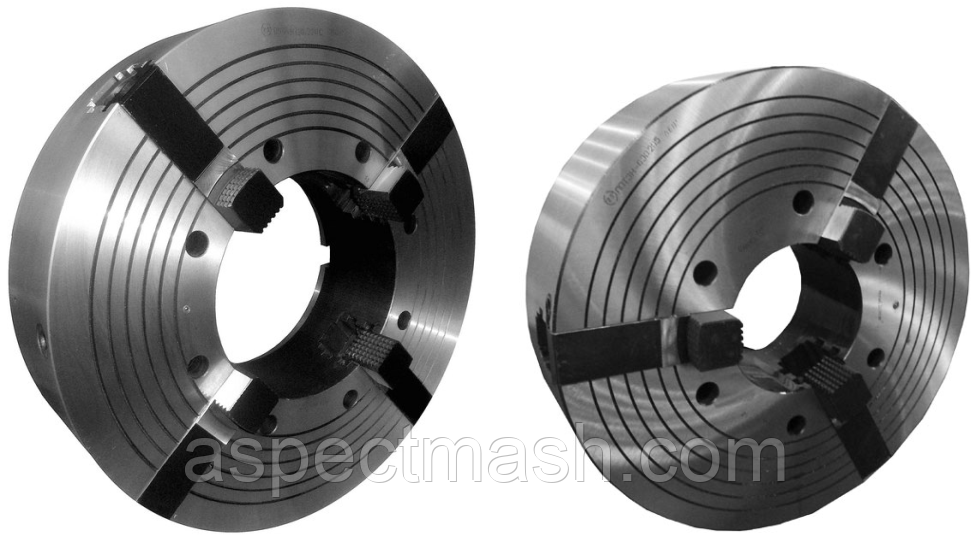

Патрон токарний ППТ 4Н-720-320
Застосовується для закріплення труб, циліндричних та ексцентричних деталей
Патрони мають виконання праве та ліве.
Отвір у патроні 320 мм
Найменування параметрів |
Значення для моделей |
||||
ППТ 4Н-720.320 |
ППТ 4Н-720.340 |
||||
Діаметр зовнішній D, мм |
720 |
||||
Кількість кулачків |
4 |
||||
Зовнішній діаметр конуса D1, мм |
345 |
365 |
|||
Діаметр розташування кріпильних отворів D2, мм |
400 |
406 |
|||
Діаметр і кількість кріпильних отворів, мм d х n |
17х8 |
||||
Діаметр проходного отвору D0, мм |
320 |
340 |
|||
Висота корпусу h, мм |
195 |
||||
Висота патрона, не більш ніж H, мм |
235,5 |
283,5 |
235,5 |
283,5 |
|
Довжина затискного щабля кулачка c, мм |
35,5 |
83,5 |
35,5 |
83,5 |
|
Висота кулачка L, мм |
210 |
230 |
200 |
200 |
|
Ширина кулачка b, мм |
60 |
||||
Діаметр затискних поверхонь, мм |
70-320 |
70-340 |
|||
Сумарна сила затискання в кулачках за максимальному крутному моменті на тягловій шестерні приводу, кН |
120 |
||||
Максимально допустима частота Обертання патрона, хв -1 |
450 |
||||
Маса патрона, не більш ніж кг |
340 |
348 |
320 |
328 |
Основні | |
---|---|
Країна виробник | Білорусь |
Стан | Новий |
Діаметр | 720 мм |
Виробник | Барановичский завод станкопринадлежностей |
- Ціна: 271 500 ₴
