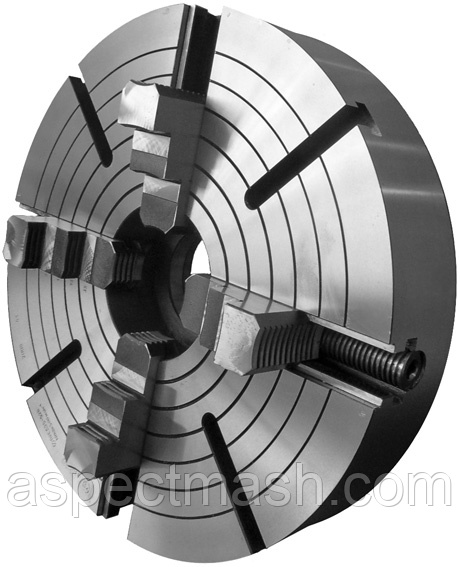

Патрон токарний 4-х кулачковий 630 мм

- Немає в наявності
124 800 ₴
- +380 (66) 950-18-89
Патрони токарні четырехкулачковые 630 мм
Кількість кулачків - 4
Незалежне переміщенням кулачків.
Діаметр патрона - 630 мм
Тип патронів: конус або планшайба.
Найменування параметрів |
Позначення патрона 7103- |
||||
-0061 |
-0053 |
-0007 |
-0015 |
-0022 |
|
Зовнішній діаметр патрона D, мм |
630 |
||||

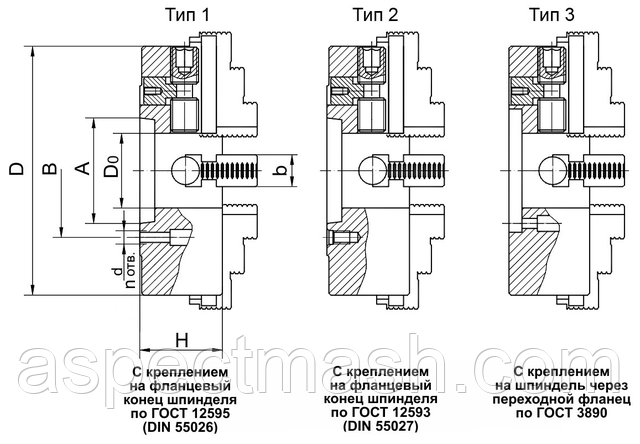

Тип кріплення |
1 |
2 |
1 |
2 |
3 |
Умовний розмір приєднувального конуса |
8 |
8 |
11 |
11 |
- |
Зовнішній діаметр приєднувального конуса (паска) A, мм |
139,719 |
139,719 |
196,869 |
196,869 |
270x12 |
Діаметр розташування кріпильних отворів B, мм |
171,4 |
171,4 |
235,0 |
235,0 |
235,0 |
Діаметр кріпильних отворів d, мм |
18 |
М16 |
22 |
М20 |
22 |
Кількість кріпильних отворів n |
4 |
4 |
8 |
6 |
4 |
Діаметр прохідного отвору D0, мм |
130 |
180 |
|||
Висота корпусу патрона H, мм |
125 |
||||
Ширина кулачка b, мм |
60 |
||||
Діаметр зажимаемых поверхонь, мм |
45-520 |
||||
Максимально допустима частота обертання, хв-1 |
500 |
||||
Маса, не більше, кг |
180 |
Основні | |
---|---|
Країна виробник | Білорусь |
Стан | Новий |
Тип комплектуючого | Патрон токарний |
Виробник | Барановичский завод станкопринадлежностей |
- Ціна: 124 800 ₴
