Патрон токарний 4-кулачковий 1250 мм із зубчастим вінцем
- Немає в наявності
621 000 ₴
- +380 (96) 418-16-56
- +380 (66) 950-18-89
Патрон токарний 7103-0062Б для силового точення

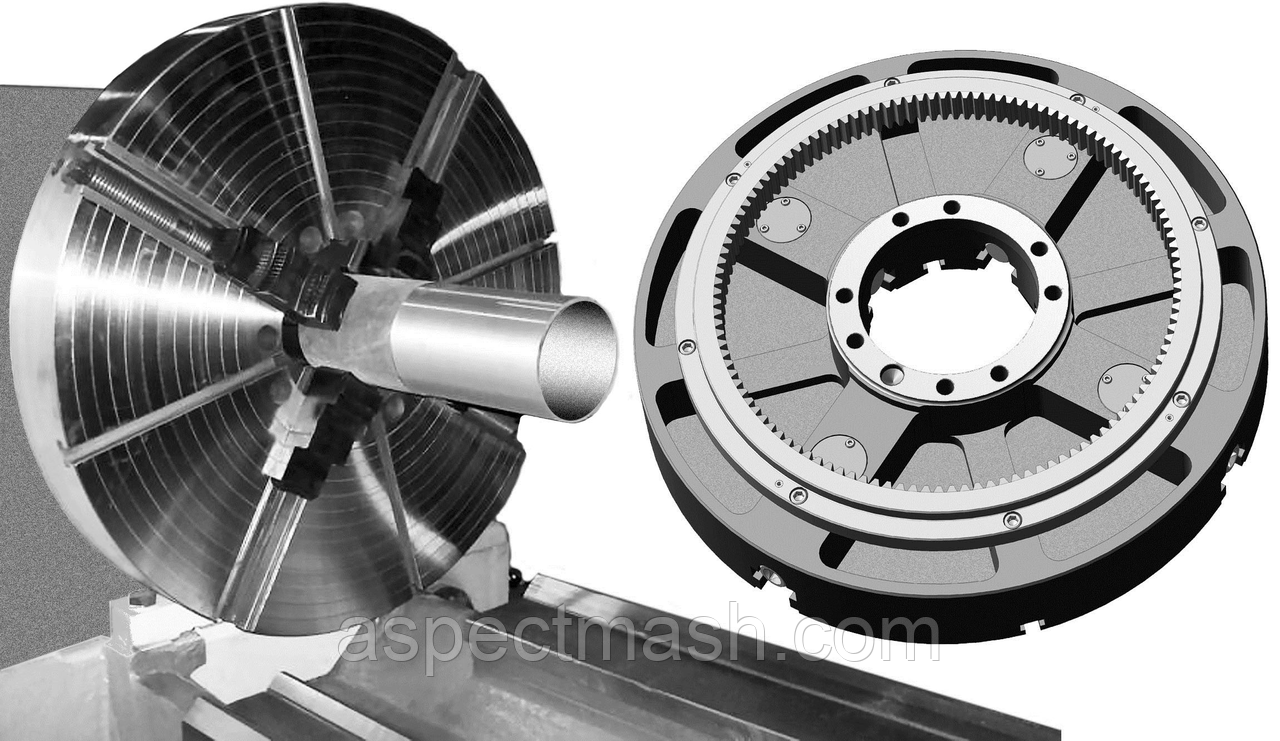

Патрони токарні чотирикулачкові з незалежним переміщенням кулачків призначені для затиску та оброблення заготівок під час силового тонування на токарно-гвинторізних верстатах виробництва «Рязанський верстатний завод». Особливістю конструкції цих патронів є наявність зубчастого вінця на задньому торці патрона для приводу патрона.
Патрон 7103-0062Б встановлюється на верстати моделей PT317, 08817 та їх аналоги.
РОЗМІРИ ТА ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПАТРОНА
|
Найменування параметрів |
Позначення патрона 7103 |
|
|
-0011Б |
-0062Б |
|
|
Зовнішній діаметр патрона D, мм |
1000 |
1250 |
|
Тип кріплення на шпиндель верстата |
ГОСТ 12595-2003 (DIN 55026) |
|
|
Умовний розмір приєднувального конуса |
15 |
|
|
Зовнішній діаметр приєднувального конуса A, мм |
285,775 |
|
|
Діаметр розташування кріпильних отворів B, мм |
330,2 |
|
|
Діаметр і кількість кріпильних отворів d x n, мм х шт. |
26 х 8 |
|
|
Діаметр проходного отвору D0, мм |
280 H14 |
|
|
Висота корпусу патрона H, мм |
135 |
|
|
Висота патрона з вінцем і кулачками H1, мм |
260 |
|
|
Ширина кулачка b, мм |
80 |
|
|
Діаметр затискних поверхонь, мм |
70-870 |
70-1120 |
|
Максимально допустима частота обертання, хв-1 |
450 |
350 |
|
Маса, не більш ніж кг |
435 |
600 |
| Основні | |
|---|---|
| Країна виробник | Білорусь |
| Стан | Новий |
| Тип комплектуючого | Патрон токарний |
| Діаметр | 1250 мм |
| Виробник | Барановичский завод станкопринадлежностей |
