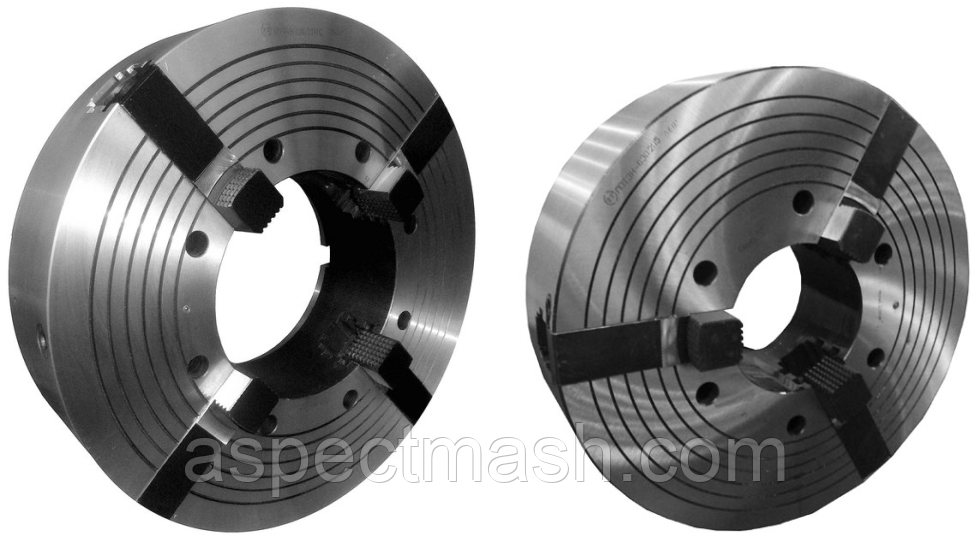

Патрон токарний 630 мм 4-кулачковий
- Немає в наявності
243 600 ₴
- +380 (96) 418-16-56
- +380 (66) 950-18-89
Патрон токарний ППТ 4Н-630.205
Застосовується для закріплення труб, циліндричних та ексцентричних деталей
Патрони мають виконання праве та ліве.
Розміри патрона
|
Найменування параметрів |
Значення для моделей |
|
|
ППТ 4Н- 630.205 |
||
|
Діаметр зовнішній D, мм |
630 |
|
|
Кількість кулачків |
4 |
|
|
Зовнішній діаметр конуса D1, мм |
285,775 |
|
|
Діаметр розташування кріпильних отворів D2, мм |
310 |
|
|
Діаметр і кількість кріпильних отворів, мм d х n |
17х8 |
|
|
Діаметр проходного отвору D0, мм |
205 |
|
|
Висота корпусу h, мм |
195 |
|
|
Висота патрона, не більш ніж H, мм |
235,5 |
283,5 |
|
Довжина затискного щабля кулачка c, мм |
35,5 |
83,5 |
|
Висота кулачка L, мм |
210 |
230 |
|
Ширина кулачка b, мм |
60 |
|
|
Діаметр затискних поверхонь, мм |
48-205 |
|
|
Сумарна сила затискання в кулачках за максимальному крутному моменті на тягловій шестерні приводу, кН |
80 |
|
|
Максимально допустима частота Обертання патрона, хв -1 |
630 |
|
|
Маса патрона, не більш ніж кг |
321 |
329 |
| Основні | |
|---|---|
| Виробник | Барановичский завод станкопринадлежностей |
| Країна виробник | Білорусь |
| Стан | Новий |
- Ціна: 243 600 ₴
