Патрон механізований 3-кулачковий 150 мм
- Немає в наявності
32 100 ₴
- +380 (66) 950-18-89

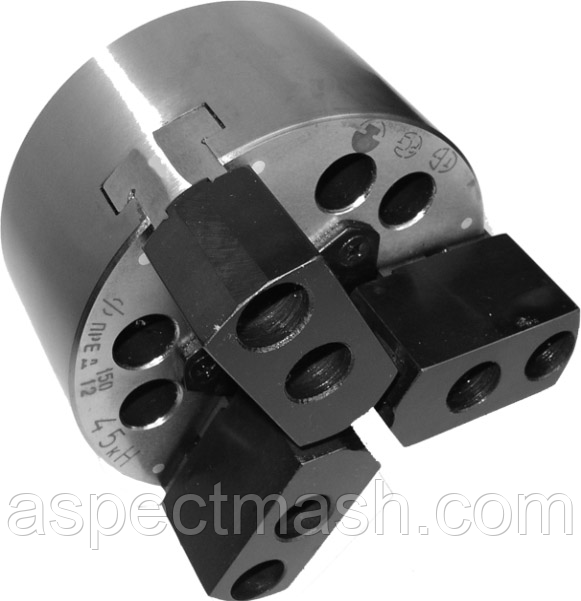

Патрон клінічний ПКСА-150.С120
Предназначен для закріплення штучних заготовок за зовнішніми поверхнями на багатошпиндельних токарних автоматах класу точності П.
У конструкції патронів передбачена взаємозамінність накладних кулачків, що дає змогу неабияк підвищити продуктивність і точність під час оброблення заготівок на верстатах-автоматах.
Патрони постачаються з м'якими не загартованими кулачками.
Патрони забезпечують герметизацію внутрішніх порожнин патрона від потрапляння дрібної стружки та вимивання мастила, збільшення терміну експлуатації, підвищену точність центрування кулачків.
|
Найменування параметрів |
Значення для патронів зовнішнім діаметром А, мм |
|
|
150 |
||
|
Кількість кулачків |
3 |
|
|
Висота патрона В, мм: |
75 |
|
|
Висота патрона до основного кулачка С, мм: |
82 |
|
|
Діаметр затискних поверхонь, мм |
12-150 |
|
|
Хід кулачка Н, не менш ніж мм |
5,3 |
|
|
Максимально допустима частота обертання, хв-1 |
3600 |
|
|
Діаметр приєднувального пояска D, мм |
120 |
|
|
Глибина приєднувального пояска G, мм |
8 |
|
|
Діаметр розташування кріпильних отворів F, мм |
104,8 |
|
|
Кількість/діаметр кріпильних отворів n/d, мм |
6х11 |
|
|
Хід штока L, мм |
20 |
|
|
Розмір різі тяги М |
М16 |
|
|
Розмір різі для кріплення кулачків m x 2 |
М12 |
|
|
Відстань між отворами кріплення кулачків S, мм |
30 |
|
|
Відстань між отвором і поперечним пазом кулачка k, мм |
10 |
|
|
Максимальне зусилля, яке передається приводом, дан |
2000 |
|
|
Сумарна сила затискання в кулачках, дан |
4500 |
|
|
Точність центрування під час взаємозамінності кулачків, мм |
0,15 |
|
|
Точність центрування під час безпосередньої розточування кулачків, мм |
0,06 |
|
|
Відстань від осі обертання до поперечного пазу кулачка h, мм |
48,5 |
|
|
Ширина поперечного паза кріплення кулачка R, мм |
10 |
|
|
Ширина поздовжньої пази кріплення кулачка Т, мм |
14 |
|
| Основні | |
|---|---|
| Виробник | Барановичский завод станкопринадлежностей |
| Країна виробник | Білорусь |
| Стан | Новий |
- Ціна: 32 100 ₴
