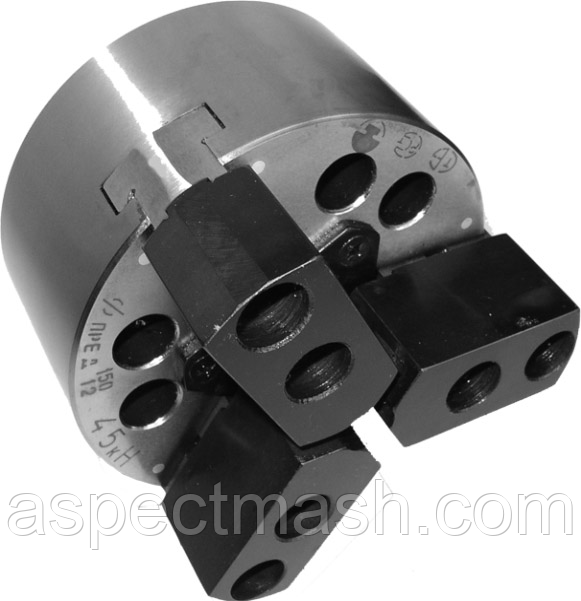

Патрон клиновий ПКСА-160.С130



Призначений для закріплення штучних заготовок по зовнішніх поверхнях на багатошпиндельних токарних автоматах класу точності П.

У конструкції патронів передбачено взаємозамінність накладних кулачків, що дозволяє значно підвищити продуктивність і точність при обробці заготовок на верстатах-автоматах.

Патрони постачаються з м'якими не загартованими кулачками.

Патрони забезпечують герметизацію внутрішніх порожнин патрона від потрапляння дрібної стружки і вимивання мастила, збільшення терміну служби, підвищену точність центрування кулачків.

Найменування параметрів

Значення для патронів зовнішнім діаметром А, мм

160

Кількість кулачків

3

Висота патрона В, мм:

75

Висота патрона до основного кулачка З, мм:

82

Діаметр зажимаемых поверхонь, мм

12-160

Хід кулачка Н, не менше, мм

5,3

Максимально допустима частота обертання, хв-1

3600

Діаметр приєднувального паска D, мм

130

Глибина приєднувального паска G, мм

8

Діаметр розташування кріпильних отворів F, мм

104,8

Кількість/діаметр кріпильних отворів n/d, мм

6х11

Хід штока L,мм

20

Розмір різьби тяги М

М16

Розмір різьблення для кріплення кулачків m x 2

М12

Відстань між отворами кріплення кулачків S, мм

30

Відстань між отвором і поперечним пазом кулачка k, мм

10

Максимальне зусилля, що передається приводом, даН

2000

Сумарна сила затиску в кулачках, даН

4500

Точність центрування при взаємозамінності кулачків, мм

0,15

Точність центрування при безпосередній розточці кулачків, мм

0,06

Відстань від осі обертання до поперечного паза кулачка h, мм

48,5

Ширина поперечного паза кріплення кулачка R, мм

10

Ширина поздовжнього паза кріплення кулачка Т, мм

14

Маса патрона, кг:

12,0

Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
