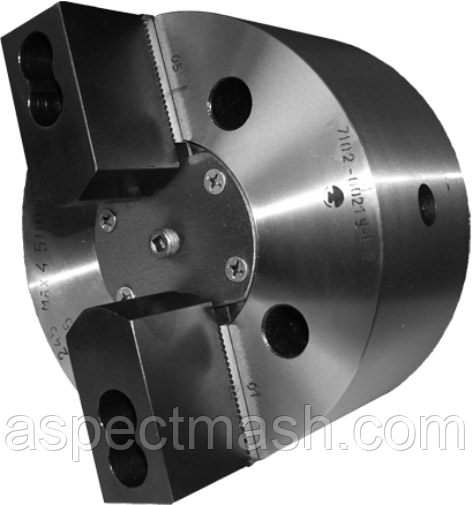

Патрон механізований 7102-0021М-1-2 (200 мм)

  • Немає в наявності

37 800 ₴

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0021М-1-2 (200 мм)
Патрон механізований 7102-0021М-1-2 (200 мм)
37 800 ₴
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрон механізований 7102-0021М-1-2 (7102-0022М-1-2)

Предназначен для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П  в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці  шпинделя станка.

Настроювання на необхідний діаметр затиску відбувається перевстановкою накладних загартованих кулачків за рифленням основних кулачків, водночас зберігається необхідна точність патрона.

Точність патрона з незагартованими кулачками досягається через розтички накладних кулачків після їх перевстановки на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-

-0021М

-0022М*

Зовнішній діаметр патрона D, мм

200

Виготовлення з кріплення

2

3

Висота патрона L, мм

96

Висота патрона до основного кулачка L1, мм

101

Діаметр затискних поверхонь, мм

15-200

Хід кулачка Н, мм

6,7

Допустима частота обертання патрона, хв

4500

Умовний розмір

приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

6

ГОСТ 12595

(DIN 55026)

6

-

Зовнішній діаметр конуса D3, мм

106,375

Глибина конусу l1, мм

14

Діаметр розташування кріпильних

отверстий D2, мм

133,4

Діаметр кріпильних отворів

d2

-

М12

d3, мм

14

-

Кількість кріпильних отворів, n

4

Розмір різі тяги d, мм

М20

Ширина сухору b, мм

17

Різь для кріплення накладних кулачків m

М12

Крок зубчастого зачіплення на кулачках, мм

1,5875х90°

Хід штока К, мм

25

Максимальне зусилля, що передається

приводом, даН

3000

Сумарна сила затискання в кулачках, дан

6500

Маса патрона, не більш ніж кг

20

Основні
ВиробникБарановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
