ВЕРСТАТНЕ ОБЛАДНАННЯ ТА МЕТАЛОРІЗАЛЬНИЙ ІНСТРУМЕНТ

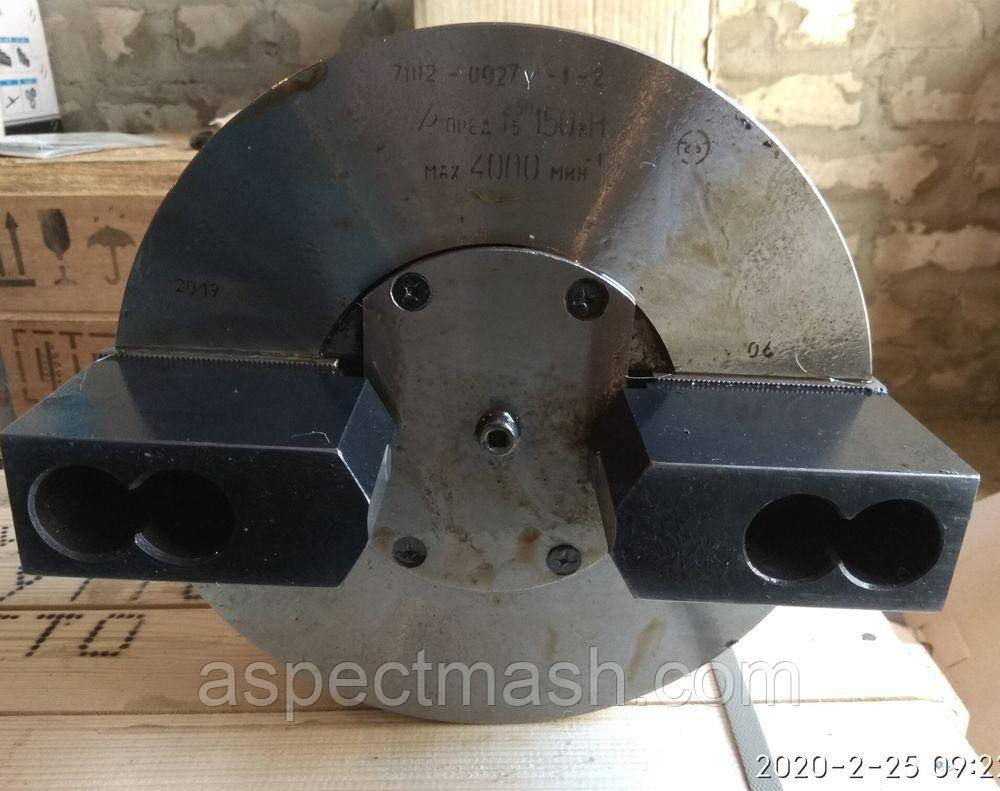

Патрон механізований 7102-0027М-1-2 (250 мм)

  • Немає в наявності

45 900 ₴

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0027М-1-2 (250 мм)
Патрон механізований 7102-0027М-1-2 (250 мм)
45 900 ₴
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрони механізовані 2 кулачкові

Предназначен для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П  в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці  шпинделя станка.

Настроювання на необхідний діаметр затиску відбувається перевстановкою накладних загартованих кулачків за рифленням основних кулачків, водночас зберігається необхідна точність патрона.

Точність патрона з незагартованими кулачками досягається через розтички накладних кулачків після їх перевстановки на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-



-0024М*

-0025М*

-0026М*

-0027М



D, мм

250



Виготовлення з кріплення

2

3

2

3



Висота патрона L, мм

96



Висота патрона до основного кулачка L1, мм

101



Діаметр затискних поверхонь, мм

15-250



Хід кулачка Н, мм

8,0



Допустима частота обертання патрона, хв

4000



Умовний розмір

приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

8

-

6





ГОСТ 12595

(DIN 55026)

8

-

6

-



Зовнішній діаметр конуса D3, мм

139,719

106,375



Глибина конусу l1, мм

16

14



Діаметр розташування кріпильних

отверстий D2, мм

171,4

133,4



Діаметр кріпильних отверстий

d2

-

М16

-

М12





d3, мм

18

-

14

-



Кількість кріпильних отворів, n

4



Розмір різі тяги d, мм

М24



Ширина сухору b, мм

20



Різь для кріплення накладних кулачків m

М16



Крок зубчастого зачіплення на кулачках, мм

1,5875х90°



Хід штока К, мм

30

32



Максимальне зусилля, що передається

приводом, даН

4500



Сумарна сила затискання в кулачках, дан

10000



Маса патрона, не більш ніж кг

36



Основні
ВиробникБарановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
  • Ціна: 45 900 ₴
