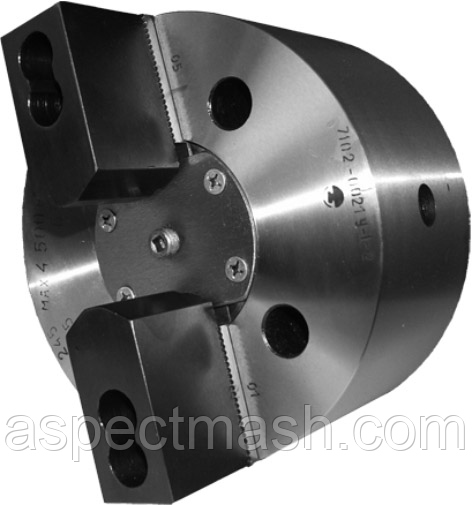

Патрон механізований 7102-0029М-1-2 (315 мм)
- Немає в наявності
71 400 грн
- +380 (66) 950-18-89
Патрони механізовані 2-х кулачкові
Призначений для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П в умовах серійного та масового виробництва.
Патрони працюють від механізованого приводу, що встановлюється на задньому кінці шпинделя верстата.
Налаштування на необхідний діаметр затискача здійснюється перевстановлення накладних загартованих кулачків з рифленням основних кулачків, при цьому зберігається необхідна точність патрона.
Точність патрона з незакаленными кулачками досягається шляхом розточування накладних кулачків після їх переустановлення на необхідний діаметр.
|
Найменування параметрів |
Позначення патрона 7102- |
||||||
|
|
-0029М* |
-0030М* |
-0031М* |
-0032М* |
|
||
|
D, мм |
315 |
|
|||||
|
Виконання по кріпленню |
2 |
3 |
2 |
3 |
|
||
|
Висота патрона L, мм |
125 |
|
|||||
|
Висота патрона до основного кулачка L1, мм |
128 |
|
|||||
|
Діаметр зажимаемых поверхонь, мм |
30-315 |
|
|||||
|
Хід кулачка Н, мм |
10,0 |
|
|||||
|
Допустима частота обертання патрона, мін |
3000 |
|
|||||
|
Умовний розмір приєднувального конуса |
ГОСТ 12593 (DIN 55027) |
- |
8 |
- |
11 |
|
|
|
|
ГОСТ 12595 (DIN 55026) |
8 |
- |
11 |
- |
|
|
|
Зовнішній діаметр конуса D3, мм |
139,719 |
196,869 |
|
||||
|
Глибина конуса l1, мм |
16 |
18 |
|
||||
|
Діаметр розташування кріпильних отворів D2, мм |
171,4 |
235,0 |
|
||||
|
Діаметр кріпильних отворів |
d2 |
- |
М16 |
- |
М20 |
|
|
|
|
d3, мм |
18 |
- |
22 |
- |
|
|
|
Кількість кріпильних отворів, n |
|
6 |
|
|
|||
|
Розмір різьби тяги d, мм |
М27 |
|
|||||
|
Ширина сухаря b, мм |
25 |
|
|||||
|
Різьба для кріплення накладних кулачків m |
М20 |
|
|||||
|
Крок зубчастого зачеплення на кулачках, мм |
1,5875х90° |
|
|||||
|
Хід штока До, мм |
40 |
38 |
|
||||
|
Максимальне зусилля, що передається приводом, даН |
5500 |
|
|||||
|
Сумарна сила затиску в кулачках, даН |
13000 |
|
|||||
|
Маса патрона, не більше, кг |
70 |
|
|||||
| Основні | |
|---|---|
| Виробник | Барановичский завод станкопринадлежностей |
| Країна виробник | Білорусь |
| Стан | Новий |
- Ціна: 71 400 грн
