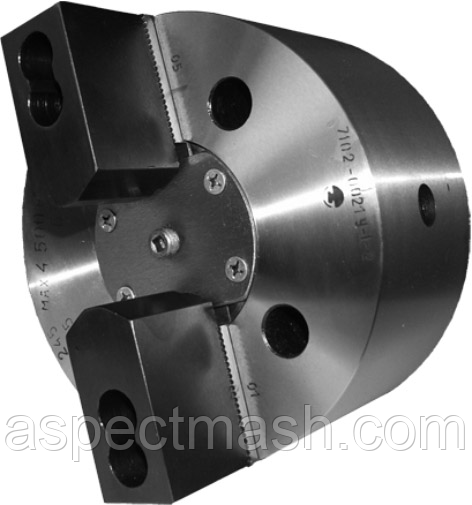

Патрон механізований 7102-0034М-1-2 (400 мм)

  • Немає в наявності

99 300 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0034М-1-2 (400 мм)
Патрон механізований 7102-0034М-1-2 (400 мм)
99 300 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрони механізовані 2-х кулачкові



Призначений для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці шпинделя верстата.

Налаштування на необхідний діаметр затискача здійснюється перевстановлення накладних загартованих кулачків з рифленням основних кулачків, при цьому зберігається необхідна точність патрона.

Точність патрона з незакаленными кулачками досягається шляхом розточування накладних кулачків після їх переустановлення на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-



-0034М*

-0035М*

-0036М*

-0037М*



Зовнішній діаметр патрона D, мм

400



Виконання по кріпленню

2

3

2

3



Висота патрона L, мм





Висота патрона до основного кулачка L1, мм

128



Діаметр зажимаемых поверхонь, мм

30-400



Хід кулачка Н, мм

10,0



Допустима частота обертання патрона, мін

3000



Умовний розмір

приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

8

-

11





ГОСТ 12595

(DIN 55026)

8

-

11

-



Зовнішній діаметр конуса D3, мм

139,719

196,869



Глибина конуса l1, мм

16

18



Діаметр розташування кріпильних

отворів D2, мм

171,4

235,0



Діаметр кріпильних отворів

d2

-

М16

-

М20





d3, мм

18

-

22

-



Кількість кріпильних отворів, n

4

6

4



Розмір різьби тяги d, мм

М27



Ширина сухаря b, мм

25



Різьба для кріплення накладних кулачків m

М20



Крок зубчастого зачеплення на кулачках, мм

1,5875х90°



Хід штока До, мм

40

38



Максимальне зусилля, що передається

приводом, даН

6500



Сумарна сила затиску в кулачках, даН

17500



Маса патрона, не більше, кг

113



Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
