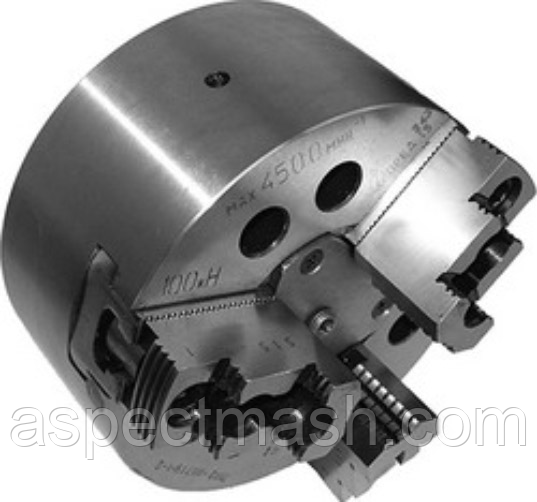

Патрон механізований 7102-0070М-1-2 (200 мм)

  • Немає в наявності

37 800 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0070М-1-2 (200 мм)
Патрон механізований 7102-0070М-1-2 (200 мм)
37 800 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрони механізовані 3-х кулачкові



Призначений для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці шпинделя верстата.

Налаштування на необхідний діаметр затискача здійснюється перевстановлення накладних загартованих кулачків з рифленням основних кулачків, при цьому зберігається необхідна точність патрона.

Точність патрона з незакаленными кулачками досягається шляхом розточування накладних кулачків після їх переустановлення на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-

-0070М

-0071М

-0075М

Зовнішній діаметр патрона D, мм

200

Виконання по кріпленню

1

2

3

Висота патрона L, мм

90

96

Висота патрона до основного кулачка L1, мм

95

101

Діаметр зажимаемых поверхонь, мм

15-200

Хід кулачка Н, мм

6,7

Допустима частота обертання патрона, хв-1

4500

Діаметр приєднувального паска D1, мм

165

-

Умовний розмір приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

-

6

ГОСТ 12595

(DIN 55026)

-

6

-

Зовнішній діаметр конуса D3, мм

-

106,375

Глибина конуса l1, мм

-

14

Діаметр розташування кріпильних отворів D2, мм

133,4

Діаметр кріпильних отворів

d1, мм

14

-

-

d2

-

--

М12

d3, мм

-

14

-

Кількість кріпильних отворів, n

6

6

4

Розмір різьби тяги d, мм

М20

Ширина сухаря b, мм

17

Різьба для кріплення накладних кулачків m

М12

Крок зубчастого зачеплення на кулачках, мм

1,5875х90°

Хід штока До, мм

25

Максимальне зусилля, що передається приводом, даН

4500

Сумарна сила затиску в кулачках, даН

10000

Маса патрона, кг

20

Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
