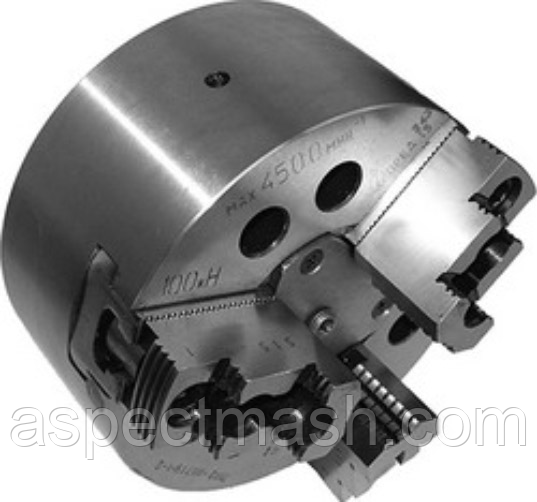

Патрон механизированный 7102-0072М-1-2 (250 мм)

  • Немає в наявності

45 900 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механизированный 7102-0072М-1-2 (250 мм)
Патрон механизированный 7102-0072М-1-2 (250 мм)
45 900 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патроны механизированные 3-х кулачковые

Предназначен для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности Н и П  в условиях серийного и массового производства.

Патроны работают от механизированного привода, устанавливаемого на заднем конце  шпинделя станка.

Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона.

Точність патрона з незакаленными кулачками досягається шляхом розточування накладних кулачків після їх переустановлення на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-

-0072М

-0073М

-0076М

-0077М

-0078М



D, мм

250



Виконання по кріпленню

1

2

3

2

3



Висота патрона L, мм

90

96



Висота патрона до основного кулачка L1, мм

96

101



Діаметр зажимаемых поверхонь, мм

15-250



Хід кулачка Н, мм

8,0



Допустима частота обертання патрона, хв-1

4000



Діаметр приєднувального паска D1, мм

210

-



Умовний розмір приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

-

8

-

6



ГОСТ 12595

(DIN 55026)

-

8

-

6

-



Зовнішній діаметр конуса D3, мм

-

139,719

106,375



Глибина конуса l1, мм

-

16

14



Діаметр розташування кріпильних отворів D2, мм

171,4

133,4



Діаметр кріпильних отворів

d1, мм

18

-

-

-

-



d2

-

-

М16

-

М12



d3, мм

-

18

-

14

-



Кількість кріпильних отворів, n

6

6

4

6

4



Розмір різьби тяги d, мм

М24



Ширина сухаря b, мм

20



Різьба для кріплення накладних кулачків m

М16



Крок зубчастого зачеплення на кулачках, мм





Хід штока До, мм

30

32



Максимальне зусилля, що передається приводом, даН

6500



Сумарна сила затиску в кулачках, даН

15000



Маса патрона, кг

36



Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
