Товариство з обмеженою відповідальністю "АСПЕКТМАШ"

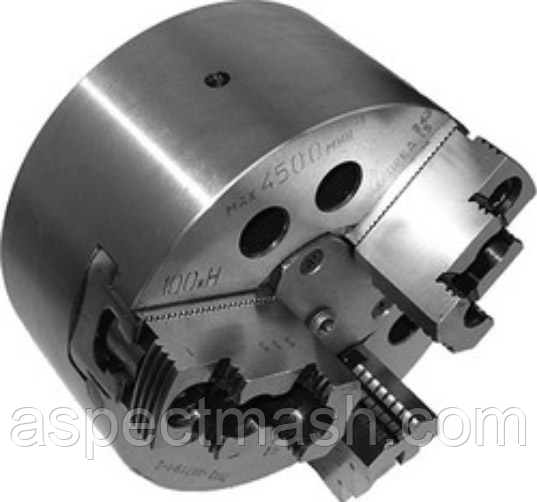

Патрон механізований 7102-0080М-1-2 (315 мм)

  • Немає в наявності

71 400 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0080М-1-2 (315 мм)
Патрон механізований 7102-0080М-1-2 (315 мм)
71 400 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Найменування параметрів

Позначення патрона 7102-

-0080М

-0081М



Зовнішній діаметр патрона D, мм

315



Виконання по кріпленню

2

3



Висота патрона L, мм





Висота патрона до основного кулачка L1, мм





Діаметр зажимаемых поверхонь, мм

30-315



Хід кулачка Н, мм

10,0



Допустима частота обертання патрона, хв-1

3000



Діаметр приєднувального паска D1, мм

-



Умовний розмір приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

8



ГОСТ 12595

(DIN 55026)

8

-



Зовнішній діаметр конуса D3, мм

139,719



Глибина конуса l1, мм

16



Діаметр розташування кріпильних отворів D2, мм

171,4



Діаметр кріпильних отворів

d1, мм

-

-



d2

-

М16



d3, мм

18

-



Кількість кріпильних отворів, n

6

4



Розмір різьби тяги d, мм

М27



Ширина сухаря b, мм

25



Різьба для кріплення накладних кулачків m

М20



Крок зубчастого зачеплення на кулачках, мм

1,5875х90°



Хід штока До, мм

40



Максимальне зусилля, що передається приводом, даН

8000



Сумарна сила затиску в кулачках, даН

20000



Маса патрона, кг

70



Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
  • Ціна: 71 400 грн
