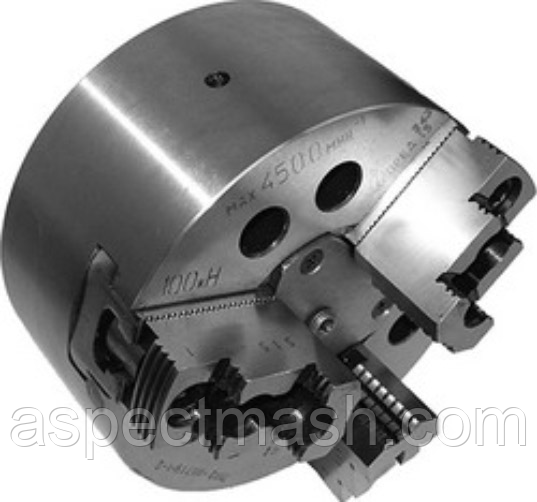

Патрон механізований 7102-0088М-1-2 (400 мм)

  • Немає в наявності

99 300 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0088М-1-2 (400 мм)
Патрон механізований 7102-0088М-1-2 (400 мм)
99 300 грн
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрони механізовані 3-х кулачкові



Призначений для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці шпинделя верстата.

Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона.

Точность патрона с незакаленными кулачками достигается путем расточки накладных кулачков после их переустановки на необходимый диаметр.

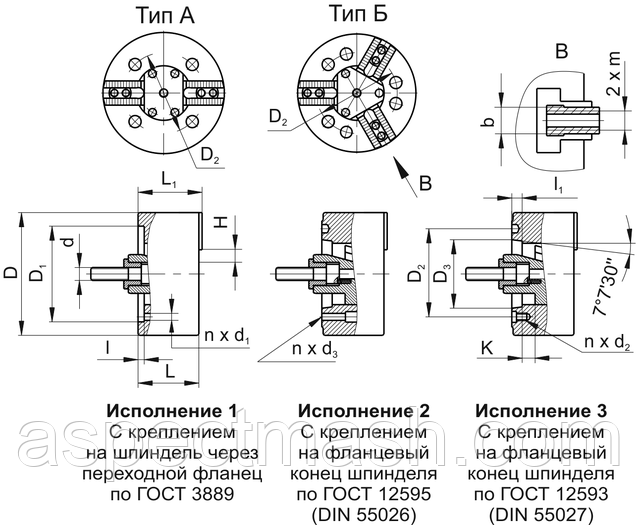

Наименование параметров

Обозначение патрона 7102-

-0085М

-0086М

-0087М

-0088М



Наружный диаметр патрона D, мм

400



Исполнение по креплению

2

3

2

3



Высота патрона L, мм

125



Высота патрона до основного кулачка L1, мм

128



Диаметр зажимаемых поверхностей, мм

30-400



Ход кулачка Н, мм

10,0



Допустимая частота вращения патрона, мин-1

3000



Діаметр приєднувального паска D1, мм

-



Умовний розмір приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

8

-

11



ГОСТ 12595

(DIN 55026)

8

-

11

-



Зовнішній діаметр конуса D3, мм

196,869

196,869



Глибина конуса l1, мм

18

18



Діаметр розташування кріпильних отворів D2, мм

235,0

235,0



Діаметр кріпильних отворів

d1, мм

-

-

-

-



d2

-

М16

-

М20



d3, мм

18

-

22

-



Кількість кріпильних отворів, n

6

4

6

6



Розмір різьби тяги d, мм

М27



Ширина сухаря b, мм

25



Різьба для кріплення накладних кулачків m

М20



Шаг зубчатого зацепления на кулачках, мм

1,5875х90°



Ход штока К, мм

38



Максимальное усилие, передаваемое приводом, даН

9500



Суммарная сила зажима в кулачках, даН

26000



Масса патрона, кг

113



Основні
Виробник Барановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
  • Ціна: 99 300 грн
