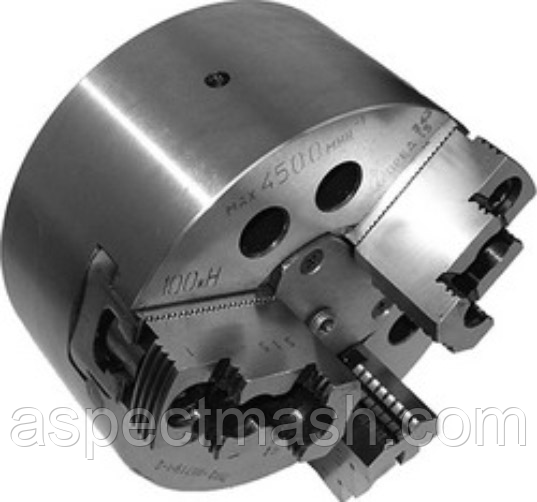

Патрон механізований 7102-0092М-1-2 (500 мм)

  • Немає в наявності

124 800 ₴

+380 (96) 418-16-56
  • +380 (66) 950-18-89
повернення товару протягом 14 днів за домовленістю
Патрон механізований 7102-0092М-1-2 (500 мм)
Патрон механізований 7102-0092М-1-2 (500 мм)
124 800 ₴
Немає в наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Патрони механізовані 3 кулачкові



Предназначен для закріплення штучних заготовок, що обробляються на верстатах токарної групи класу точності Н і П  в умовах серійного та масового виробництва.

Патрони працюють від механізованого приводу, що встановлюється на задньому кінці  шпинделя станка.

Настроювання на необхідний діаметр затиску відбувається перевстановкою накладних загартованих кулачків за рифленням основних кулачків, водночас зберігається необхідна точність патрона.

Точність патрона з незагартованими кулачками досягається через розтички накладних кулачків після їх перевстановки на необхідний діаметр.

Найменування параметрів

Позначення патрона 7102-

-0092М

-0093М



Зовнішній діаметр патрона D, мм

500



Виготовлення з кріплення

2

3



Висота патрона L, мм





Висота патрона до основного кулачка L1, мм





Діаметр затискних поверхонь, мм

35-500



Хід кулачка Н, мм

10,0



Допустима частота обертання патрона, хв-1

1500



Діаметр приєднувального пояска D1, мм

-



Умовний розмір приєднувального конуса

ГОСТ 12593

(DIN 55027)

-

11



ГОСТ 12595

(DIN 55026)

11

-



Зовнішній діаметр конуса D3, мм

196,869



Глибина конусу l1, мм

18



Діаметр розташування кріпильних отворів D2, мм

235,0



Діаметр кріпильних отворів

d1, мм

-

-



d2

-

М20



d3, мм

22

-



Кількість кріпильних отворів, n

6

6



Розмір різі тяги d, мм

М27



Ширина сухору b, мм

25



Різь для кріплення накладних кулачків m

М20



Крок зубчастого зачіплення на кулачках, мм

1,5875х90°



Хід штока К, мм

38



Максимальне зусилля, яке передається приводом, дан

9500



Сумарна сила затискання в кулачках, дан

26000



Маса патрона, кг

171



Основні
ВиробникБарановичский завод станкопринадлежностей
Країна виробникБілорусь
СтанНовий
  • Ціна: 124 800 ₴
