Ролики ВНГН-4М М18-22х2,5
- В наявності
4 500 ₴
- +380 (66) 950-18-89

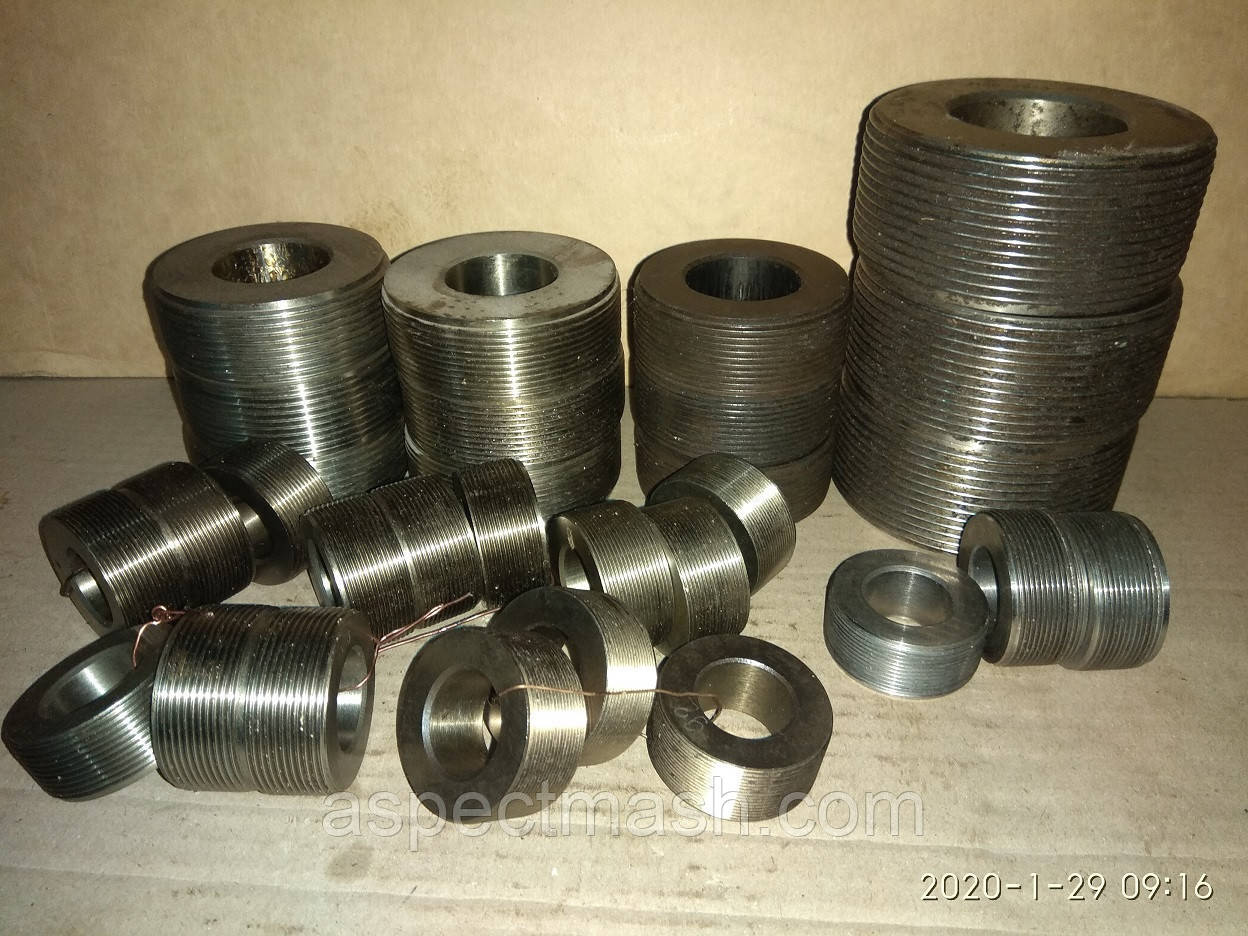

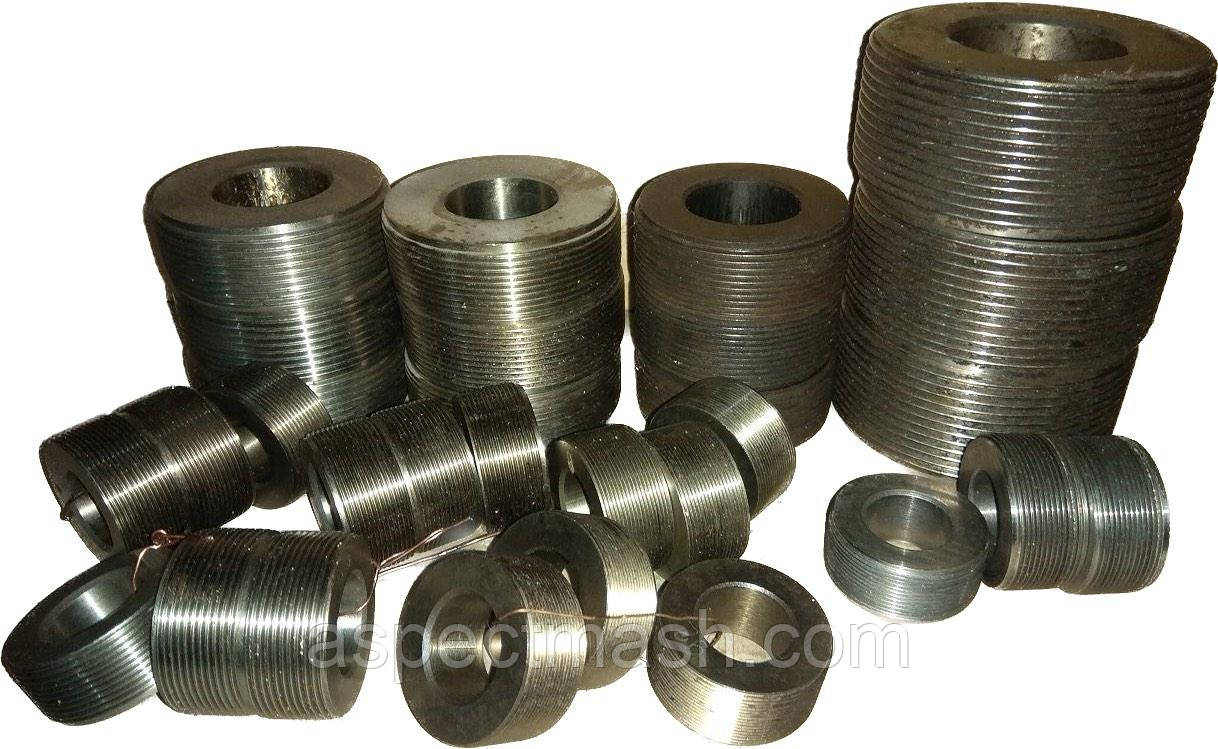

Ролики різьбонакатні
Ролики використовуються на головках ВНГН, для накатки метричної різьби 6-ой ступеня точності конструкційних, вуглецевих, нержавіючих сталей, алюмінієвих сплавах і кольорових металах з відносним подовженням більше 8% і твердістю не більше НВ 200.
У комплект входить 3 ролика: 1, 2 і 3 номери.
Розміри роликів
|
Тип |
Позначення різьб накатываемых |
Крок різьби, мм |
Зовнішній діаметр роликів, мм |
Ширина роликів, мм |
|
1 |
2 |
3 |
4 |
5 |
|
ВНГН-3М ВНГН-3Млев. |
М8х0,75; М9х0,75; М10х0,75; М11х0,75 М12х0,75; М14х0,75; М16х0,75 |
0,75 |
40,50 36,30 |
18 |
|
М8х1; М9х1; М10х1; М11х1; М12х1 М14х1; М15х1; М16х1 М8;М9; М12х1,25 |
1,0 1,0 1,25 |
40,30 36,10 40,60 |
||
|
М10; М11; М12х1,5 М14х1,5; М16х1,5 |
1,50 |
41,0 36,0 |
||
|
М12 М14; М16 |
1,75 2,0 |
40,0 37,0 |
||
|
ВНГН-4М ВНГН-4Млев. |
М16х1; М18х1; М20х1; М22х1 |
1,0 |
69,90 |
25 |
|
М16х1,5; М18х1,5; М20х1,5; М22х1,5 М24х1,5; М27х1,5 |
1,5 |
69,80 63,00 |
||
|
М16; М18х2; М20х2; М22х2 М24х2; М27х2 |
2,0 |
71,30 64,80 |
||
|
М18; М20; М22 М24; М27 |
2,5 3,0 |
69,70 64,60 |
||
|
ВНГН-5АМ ВНГН-5Амлев. |
М30х1,5; М33х1,5 М35х1,5; М36х1,5; М39х1,5 |
1,5 |
93,10 89,10 |
40 |
|
М30х2; М33х2 М36х3; М39х3 М42х3; М45х3 М48х3; М52х3 |
2,0 3,0 3,0 3,0 |
94,0 89,20 83,20 77,20 |
||
|
Трап.34х3; Трап.36х3; Трап. 42х2 Трап. 30х3; Трап. 32х3 |
3,0 |
90,5 82,6 94,5 |
| Основні | |
|---|---|
| Кількість в упаковці | 3 шт. |
| Стан | Новий |
| Виробник | Ама |
| Користувальницькі характеристики | |
| Тип комплектующего | Ролик різьбонакатний |
- Ціна: 4 500 ₴
