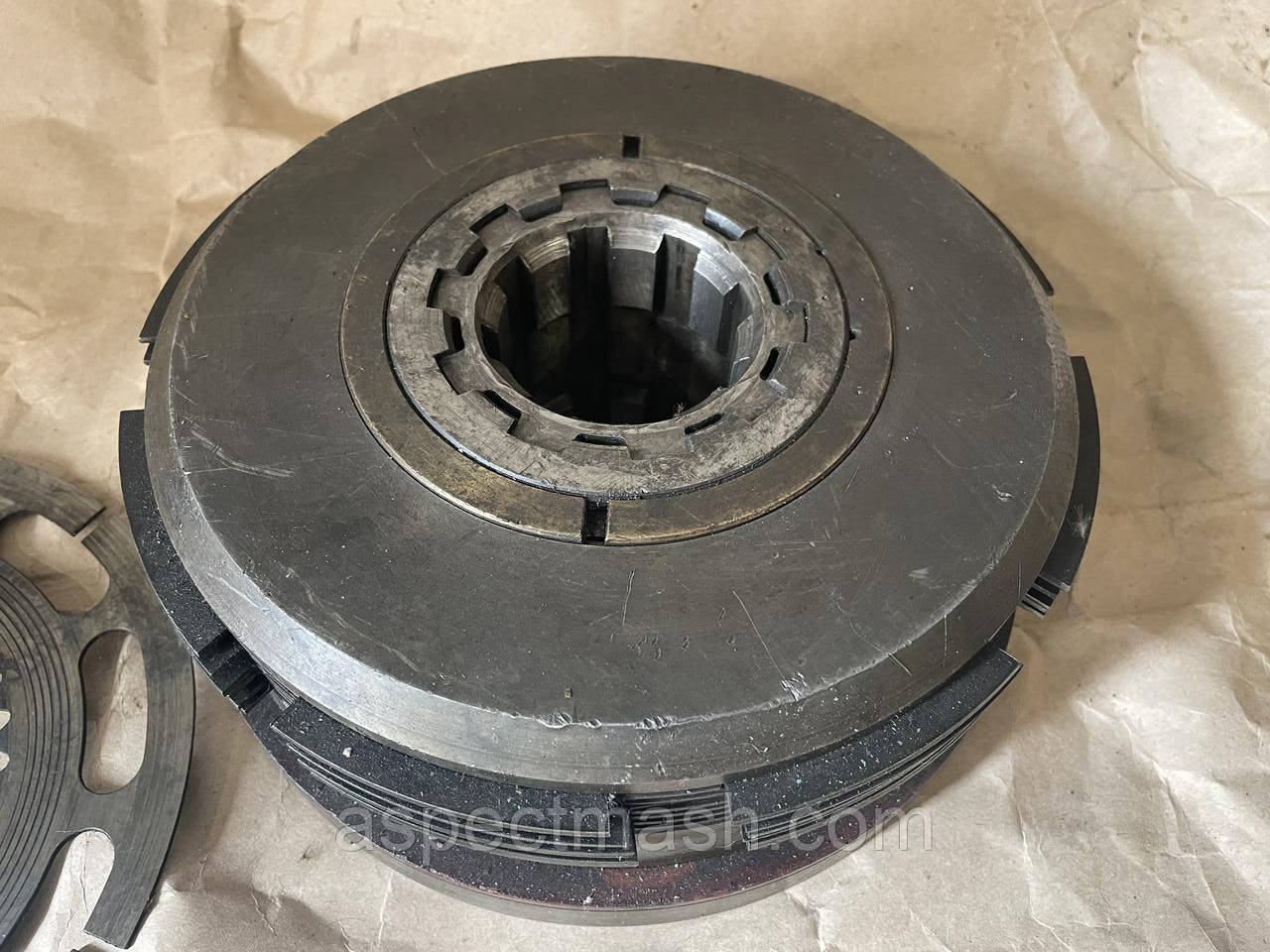

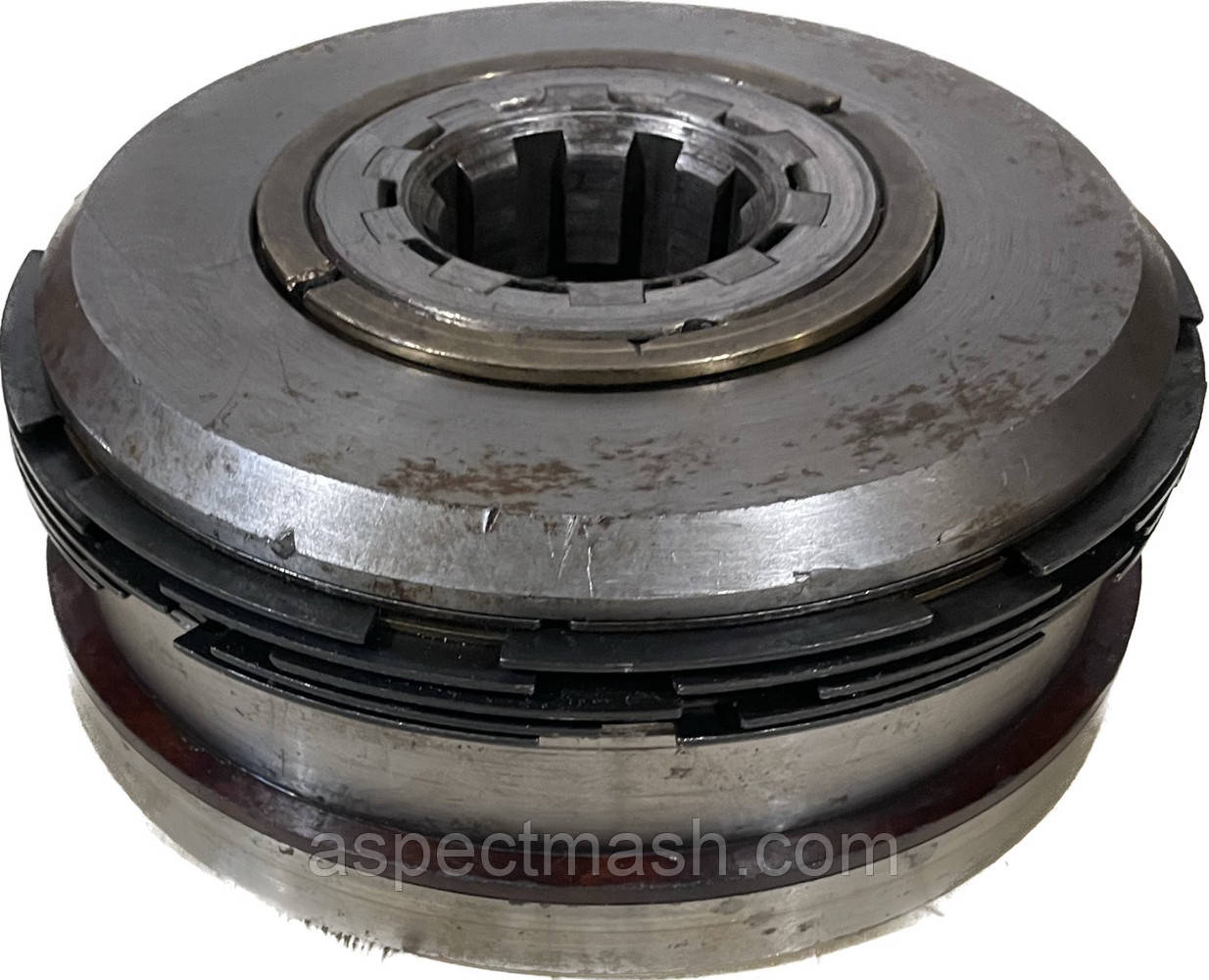

Муфта ЕТМ 142-2А

Муфта електромагнітна гальмівна ЕТМ 142-2А призначена для зупинки та фіксації обертових вузлів верстатів, промислового обладнання, приводів і механізмів.

Муфта працює виключно в масляному середовищі та потребує постійного змащення-охолодження мінеральною оливою з в'язкістю 1,7–2,5°Е при температурі 50°С. Подача напруги здійснюється через струмознімне кільце та корпус муфти.

Виріб постачається в новому стані та призначений для встановлення на гладкий вал діаметром 80 мм із кріпленням через шпонкове з'єднання.

Технічні характеристики:

• Модель: ЕТМ 142-2А
• Тип: електромагнітна гальмівна муфта
• Напруга живлення: 24 В постійного струму
• Діаметр вала: 80 мм
• Виконання: посадка на гладкий вал через шпонку
• Робоче середовище: мінеральна олива
• В'язкість оливи: 1,7–2,5°Е при 50°С
• Виробництво: Україна
• Стан: нова

Переваги:

• Надійне гальмування та фіксація механізму
• Простий монтаж на вал
• Висока зносостійкість
• Робота у важких промислових умовах
• Сумісність з металообробним обладнанням

Розміри муфти

	Момент		Потужність котушки [Вт]	Частота обертання [об/хв]	Масса [кг]	Розміри [мм]
Габарит	стат. [Нм]	дін. [Нм]				A	B	E	J	K	L	nпаз	M	P	R
142	1600	1000	86	1800	18	215	215	100	15	23	20	8	90	11	18

Посадкові розміри

	Гладкі посадкові отвори									Шліцьові отвори за ГОСТом...
Габарит	Позначення отвору
	1A			2A			3A			1H (1B)				2H (2B)				3Н (3B)
	D	Z	Y	D	Z	Y	D	Z	Y	S	T	V	Q	S	T	V	Q	S	T	V	Q
142	90	18	2,9	80	18	4,4	70	16	4,3	92	82	12	10	82	72	12	10	72	62	12	8
