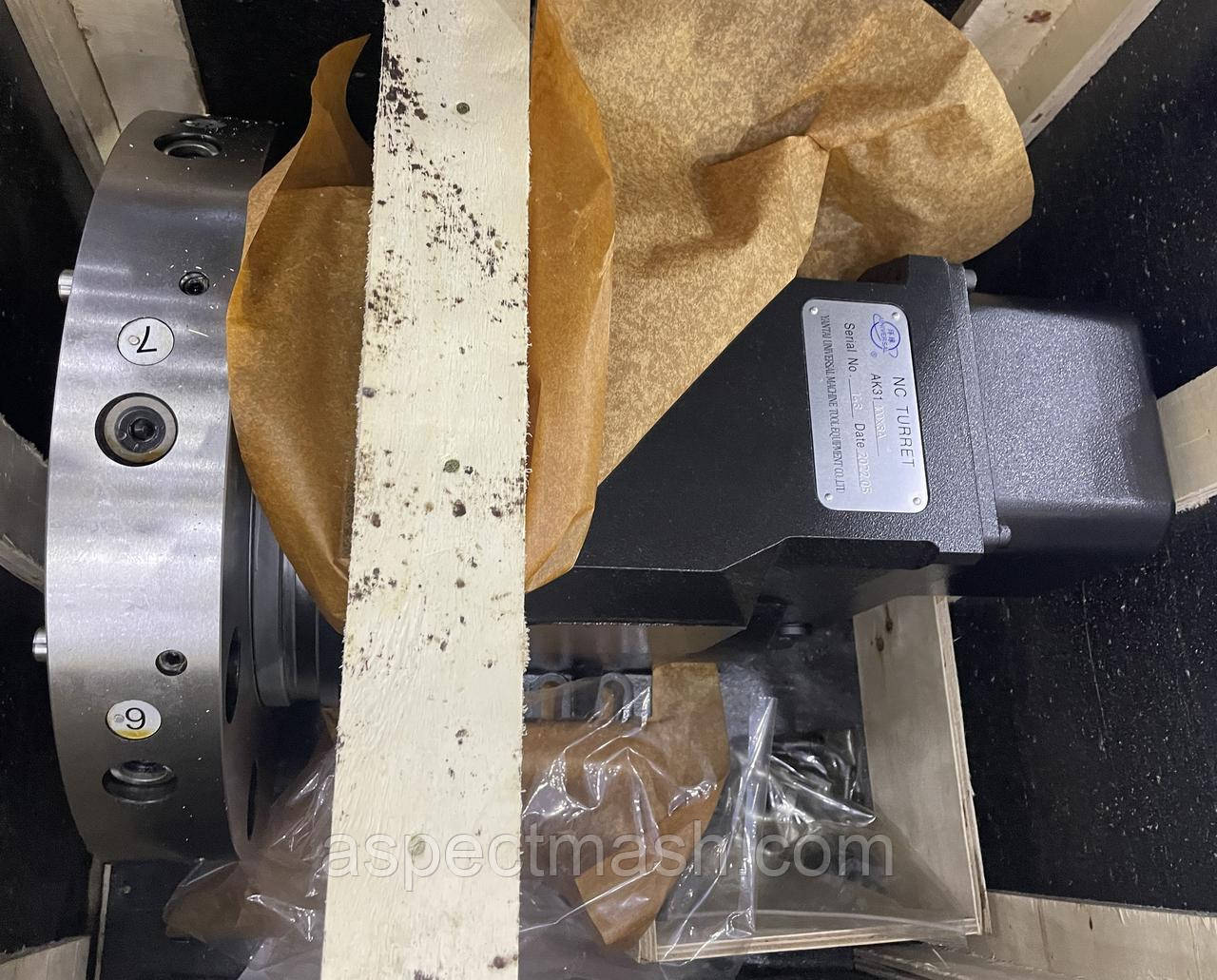

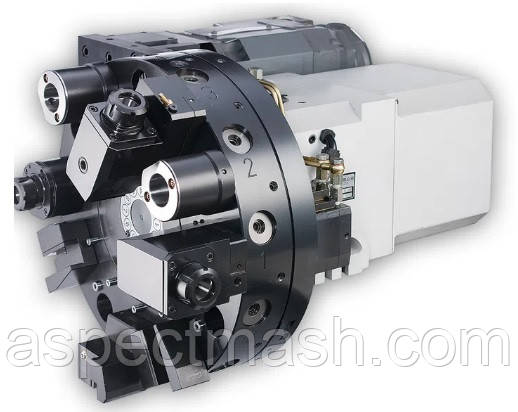

Голова револьвера АК31100

  • Під замовлення, 120 днів

285 000 грн

+380 (96) 418-16-56
  • +380 (66) 950-18-89
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Голова револьвера АК31100
Голова револьвера АК31100
285 000 грн
Під замовлення, 120 днів
Купити
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Інформація для замовлення

Голова АК31100

Ця модель є заміною гомельних голівок УГ9321, УГ9326 і УГҐ8 на верстатах 16К20Ф3 і 16A20Ф3.
Робочий ресурс без технічного обслуговування АК31 складає 400 000 операцій. Точність позиціонування інструментального диска are6 угл. сек., і повторюваність дебатування хлібів2 вугл. сек.

Інструментальний диск з посадкою 40Н7, під блоком VDI-40.

Обертання інструментального диска у двох напрямках.

Револьверні головки АК31 створюються за ліцензії італійської фірми Baruffaldi S.P.A. Призначені для токарних станків з ЧПУ. Кількість встановлених інструментів 8 або 12.

Для механізму позиціонування використовують хіртове з’єднання. Оціювання інструмента контролюється кодовим датчиком. Безконтактний датчик сигналізує про затиск або розтисне револьверні головки. На інструментальний диск можна встановити інструментальні блоки для токарного і растрового інструмента, вінцевого інструмента з конусом Морзе.

Серія револьверних голівок АК включає в себе шість типорозмірів.

Модель АК3163Х АК3180Х АК31100Х АК31125Х АК31160Х АК31200Х
Кількість інструментів 8 8 12 8 12 8 12 8 12 8 12
Висота осі, мм 63 80 100 125 160 200
Момент інерції інструментального диска, кг. 2 0,60 1,30 0,80 4,50 3,00 7,50 4,50 32 15 70 22
Сек — це час зміни та затискання строменту (сусідкові гнізда) 0,837 0,67 0,58 0,95 0,68 1,10 0,80 1,75 0,90 2,10 1,02
Час обертання на 180 градусів (включаючи затискачі)   сек. 1,782 1,54 1,33 2,15 1,80 2,50 2,15 4,0 2,44 5,23 2,70
Кількість позиціонування/ година. 750 750 750 750 600 600
Припустиме танггенційне навантаження, Нм 800 1850 3500 6900 16000 26000
Точність позиціонування, сек. ±6” ±6” ±6” ±6” ±6” ±6”
Повторюваність, сек. ±2” ±2” ±2” ±2” ±2” ±2”
Сила двигуна, кВа 1,1 1,1 1,6 1,6 2,8 2,8
Вага з диском, кг 62 95 149 210 486 593



  • Ціна: 285 000 грн
