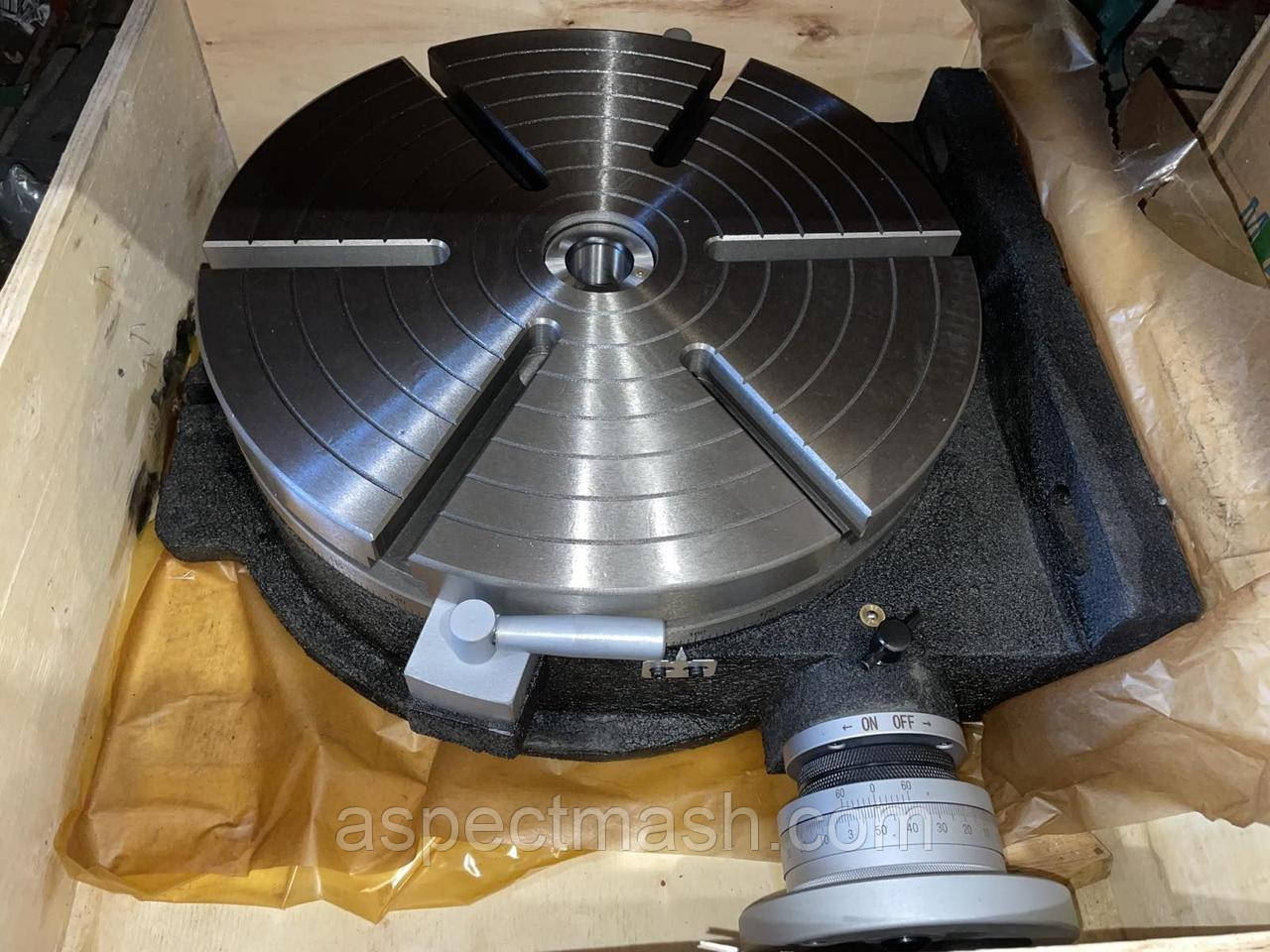

Стіл поворотний горизонтально-вертикальний 400мм
Стіл поворотний горизонтально-вертикальний 400мм
від 80 000 ₴
В наявності
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення
Стіл горизонтально-вертикальний TSL-400 Столи поворотні горизонтально-вертикальні серії TSL призначені для поділу, кругового різання, установки кутів, розточування, локальної обробки та подібної роботи спільно з фрезерними верстатами. Цей тип столів спеціально призначений для виконання машинних операцій з більшими можливостями виміру, ніж столи серії TS. Основа дозволяє використовувати столи та у вертикальному положенні для проведення робіт з використанням задньої бабки. Призначення та характеристики столу поворотного горизонтально-вертикального Столи поворотні горизонтально-вертикальні тип TSL призначені для поділу, кругового фрезерування, установки кутів, свердління, торцювання та інших подібних операцій на фрезерному верстаті. Стіл проградуйований для обертання на 360 °. Механізм мікроподачі, проградуйований розподілами в 1 хвилину, а шкала лімба має розподілу в 10 секунд. Поворотні столи мають ручки, що замикаються, і кривошипний механізм роз'єднання. Цей поворотний стіл розроблений таким чином, що станина може використовуватися у вертикальному положенні для виконання робіт із центрування з піноллю. Спеціально встановлений ділильний диск дозволяє оператору точно розділити 360 ° поверхні заготовки на будь-яку кількість частин кратну 30 '.
Параметры товара
Диаметр планшайбы 400 мм
Конусность центровочного отверстия КМ4
Диаметр отверстия Ø40 мм х 10
Ширина Т-образного паза 14 мм
Высота центра при вертикальном положении 260 мм
Углы схождении Т-пазов 60°
Ширина паза крепления 18 мм
Модуль червячной шестерни 3,5
Коэффициент передачи червячной передачи 1:90
Градуировка 360°
Шкала маховичка 1'
Минимальное значение шкалы 10"
Точность показаний 60"
Максимальная нагрузка на подшипник в вертикальном положении 150 кг
Максимальная нагрузка на подшипник в горизонтальном положении 300 кг
Основні
Країна виробникБілорусь
СтанНовий
Користувальницькі характеристики
ВиробникВАТ БЗСП
