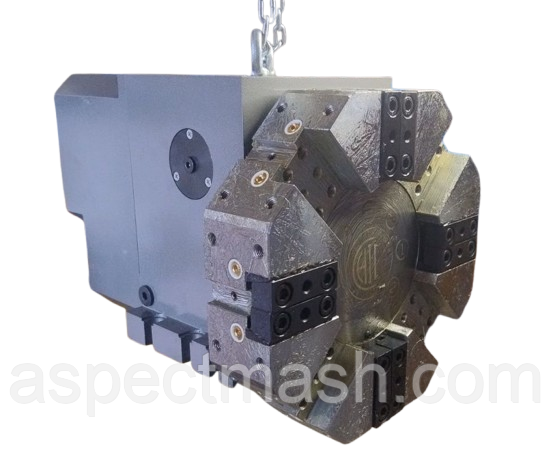

Револьверна головка з автоматичного змінного інструменту серії HAK-31

  • Під замовлення
clockВідправка з 24 серпня 2024

від 180 000 ₴

+380 (96) 418-16-56
  • +380 (66) 950-18-89
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Револьверна головка з автоматичного змінного інструменту серії HAK-31
Револьверна головка з автоматичного змінного інструменту серії HAK-31
від 180 000 ₴
Під замовлення
+380 (96) 418-16-56
  • +380 (66) 950-18-89
Опис
Характеристики
Інформація для замовлення

Опис рецетримача:

Револьверна головка слугує для автоматичної зміни різального інструменту. Застосовується в серійному та дрібносерійному виробництві.

Револьверна головка обладнана інструментальним диском на 6 або 8 позицій. Який так само утримує блоки-різзатримувачі. Програмне керування й автоматична зміна інструмента збільшують продуктивність і полегшують роботу оператора

Рецетримач НАК31 має горизонтальне розташування осі, що дає змогу встановлювати його на верстати з горизонтальним шпинделем. Модельний ряд головок НАК31 виготовлений із різною висотою центрів: від 65 мм до 160 мм. Цей параметр є одним з основних критеріїв для підбору головки.

Горизонтальний тримач інструмента із серії HAK31 ґрунтується на інноваційному принципі роботи допоміжного передавання штока, індексації та позиціонування тризубої пластини, а також на використанні фіксації великого гвинта та сигналізації елемента Холла. На відміну від інших моделей, цей тримач не має підхоплювань під час індексації, що забезпечує його стабільність, мінімальний рівень шуму та високу жорсткість.

Основні характеристики горизонтального тримача інструменту містять його багатостанційність і вбудовану систему охолодження. Все це робить його ідеальним рішенням для оброблення складних деталей, де потрібна висока точність і ефективність.

Моделі головок горизонтальної серії НАК31

Модель головки HAK31063 HAK31080 HAK31100 HAK31125 HAK31160
Параметри единица Числове значення
Висота центру мм 63 80 100 125 160
Кількість тримачів інструменту N 6/8 6/8 6/8 6/8 6/8
Несильні 694 включно з різальною головкою) Кг 27 40 80 120 200
Максимальний тангенційний момент Н.м 600 1000 1500 2500 4000
Максимальний ексцентриковий момент Н.м 7 15 40 60 120
Час індексації сусідніх позицій інструмента S 2.6/2.8 2.8/3.0 3.6/3.8 4.0/4.2 4.3/4.5
Точність повторюваності " ±2 ±2 ±2 ±2 ±2
Потужність двигуна W 120 120 4Н.м 4Н.м 6 Н.м
Номінальна напруга двигуна V 380 380 380 380 380
Вага нетто (без різальної головки) Кг 45 60 75 130 300

Технічні параметри

Модель тримача інструмента ХАК31063 ХАК31080 ХАК31100 ХАК31125 ХАК31160
проєкт единица ключна величина
Центр високий мм 63 80 100 125 160
Кількість ножів у тримачі інструмента Н 6/8 6/8 6/8 6/8 6/8
Несна навантаження (включно з різальною головкою) Кг 27 40 80 120 200
Максимальний торкальний момент Нм 600 1000 1500 2500 4000
Максимальний ексцентриковий вантажний момент Нм 7 15 40 60 120
Час індексації сусідського положення інструмента З 2,6/2,8 2,8/3,0 3,6/3,8 4.0/4.2 4,3/4,5
Повторюваність " ±2 ±2 ±2 ±2 ±2
Потужність двигуна Вт 120 120 4 м.м 4 м.м 6 Нм
Номінальна напруга двигуна В 380 380 380 380 380
Вага нетто (без різальної головки) Кг 45 60 75 130 300
Стандартні характеристики різальної головки та список аксесуарів
мм 230 260 300 340 460
мм 230 260 300 340 460
Зовнішній діаметр ножа мм 20 25 25 25/32 32/40
Кінцевий тримач інструменту мм 20 25 25 25/32 32/40
Тримач рослинного інструменту мм 25 32 40 40 50



1





Основні
Країна виробникКитай
СтанНовий
Гарантійний термін12 міс
