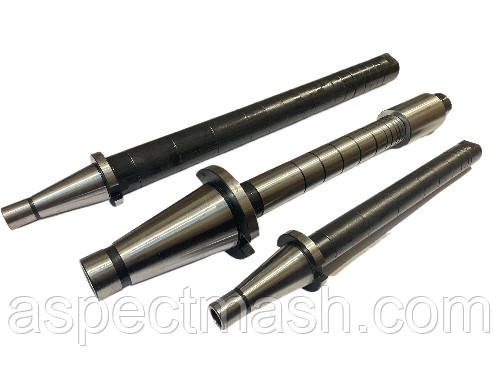

Оправлення горизонтальне ISO50A-40-400 для черв'ячних циліндричних та дискових фрез
- В наявності
17 400 ₴
- +380 (66) 950-18-89
Призначення горизонтальних оправок
Горизонтальні оправи застосовуються для встановлення та надійного кріплення черв'ячних, дискових і циліндричних фрез із поздовжньою шпонкою.
Використовуються на горизонтально-фрезерних верстатах для виконання операцій фрезерування різного типу.
Конструктивні особливості
-
Конус хвостовика – ISO 50 по DIN 2080 (ГОСТ 25827-93).
-
Діаметр робочої частини (посадковий діаметр фрези) — 40 мм.
-
Виготовлення — з поздовжньою шпонкою для фіксації інструмента.
Варіанти вироблення оправок
Залежно від конструкції та довжини робочої частини можуть бути:
-
Короткі оправки — для встановлення одиничних фрез.
-
Подовжені оправки — для встановлення пакета фрез або роботи у важкодоступних місцях.
-
Оправлення з нарізним кінцем — для додаткового фіксування фрези гайкою.
-
Оправлення з різзю під притискний диск — для пакета дискових фрез.
-
Спеціальні виготовлення — з перехідними втулками або додатковими пазами під фіксувальні елементи.
| Позначення | d, мм | D, мм | L1, мм | Позначення | d, мм | D, мм | L1, мм |
| ISO50A-40-400 |
40 |
56 |
400 | ISO50B-40-400 |
40 |
29 |
400 |
| ISO50A-40-500 | 500 | ISO50B-40-500 | 500 | ||||
| ISO50A-40-630 | 630 | ISO50B-40-630 | 630 | ||||
| ISO50A-40-800 | 800 | ISO50B-40-800 | 800 | ||||
| ISO50A-40-1000 | 1000 | ISO50B-40-1000 | 1000 |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип комплектуючого | Оправка для фрез |
| Стан | Новий |
- Ціна: 17 400 ₴
