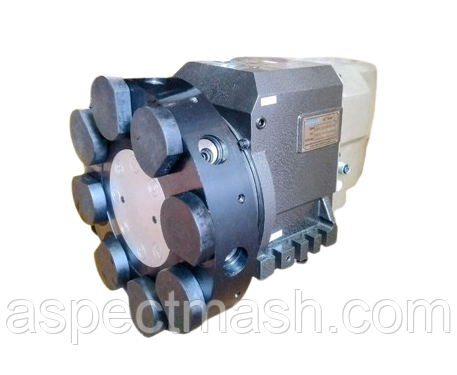

Головка для автоматичної зміни інструменту BWD100-8 / VDI-40

Опис головки BWD 100-8 / VDI-40

Револьверна головка BWD100-8 / VDI-40  є основним елементом економного та сучасного токарного верстата з ЧПК. Вона слугує для автоматичної зміни інструмента та механічної обробки металовиробів на всіх етапах виробництва: від точення внутрішньої та зовнішньої поверхні оброблюваної деталі, до нарізування різі без перевстановлюючи інструмент і оброблювану заготовку. Широко використовується для станкобудування, автомобілебудування, редукторобудування, підшипникової промисловості, металургії тощо.

Головки BWD100-8 / VDI-40 максимально наближені до головок УГ9326 (ГЗП) за принципом дії, технічним характеристикам і габаритам. Застосовуються на сучасних та вітчизняних токарних верстатах зі ЧПК, як-от 16А20Ф3, 16К30Ф3, 16М30Ф3 та ін..

Револьверна головка комплектується інструментальним 8 позиційним диском, який так само утримує блоки-резцюготримачі VDI-40.

Програмне керування й автоматична зміна інструмента збільшують продуктивність і полегшують роботу оператора

Тримач має горизонтальне розташування осі, що дає змогу встановлювати його на верстати з горизонтальним шпинделем. Модельний ряд головок BWD виготовлений із різною висотою центрів: від 65 мм до 160 мм. Цей параметр є одним з основних критеріїв для підбору головки.

Горизонтальний тримач інструмента ґрунтується на інноваційному принципі роботи допоміжного передавання штока, індексації та позиціонування 3-зубої пластини, а також на використанні фіксації великого гвинта та сигналізації елемента Холла. На відміну від інших моделей, цей тримач не має підхоплювань під час індексації, що забезпечує його стабільність, мінімальний рівень шуму та високу жорсткість.

Основні характеристики горизонтального тримача інструменту містять його багатопозиційність і вбудовану систему охолодження. Все це робить його ідеальним рішенням для оброблення складних деталей, де потрібна висока точність і ефективність.

Моделі головок горизонтальної серії BWD 63/80/100
